Господа! Где найти провод датчика масла в салоне чтоб не снимать приборку? (Для подключения ДХО)
|
 |

|
|
|
|
|
11.7.2015, 13:18
Сообщение
#62
|
|
 Мегафлудер Группа: Главные администраторы Сообщений: 6643 Регистрация: 15.9.2008 Из: Барышевка, Киевская область Авто:Nexia N100 16v GLE fully loaded, luxury Пол: |
Х4 6 контакт. Разьем нах. под бардачком переднего пассажира. Х4 большой прямоугольный, там еще есть Х4А по меньше. Проверь, я думаю, что схема с N100 совп.
--------------------  I love Harley-Davidson and girls "Делай Добро и бросай его в воду... Оно не пропадет, Добром тебе вернётся" |
|
|
|
|
|
|
|
11.7.2015, 20:09
Сообщение
#63
|
|
|
Участник Группа: Пользователи Сообщений: 81 Регистрация: 14.6.2012 Из: Полтава Пол: |
Цитата(Dissa @ 11.7.2015, 14:18)  Х4 6 контакт. Разьем нах. под бардачком переднего пассажира. Х4 большой прямоугольный, там еще есть Х4А по меньше. Проверь, я думаю, что схема с N100 совп. ща побегу смотреть! спасибо! |
|
|
|
|
|
|
|
6.11.2015, 21:47
Сообщение
#64
|
|
 Любитель Группа: Пользователи Сообщений: 389 Регистрация: 9.7.2012 Из: Днепр Пол: |
Цитата(Dissa @ 18.12.2012, 22:50) У меня такая есть. Даже целая куча их. 8 и 16кл. N100 - N150, 1.5 - 1.6л. Не одна схема на 100% не совпадает. Когда себе подключал кондюк, то убедился. Кое что с одной схемы, кое что с другой. В основном все вызванивал. Отаке. Поделись полной схемой N100\16кл. vadka1966@mail.ru Спасибо. -------------------- N100.2007г.1.5\16кл. ГБО4(Зенит)R9/ R9g
|
|
|
|
|
|
|
|
6.11.2015, 22:20
Сообщение
#65
|
|
|
Мегафлудер Группа: Главные администраторы Сообщений: 6643 Регистрация: 15.9.2008 Из: Барышевка, Киевская область Авто:Nexia N100 16v GLE fully loaded, luxury Пол: |
Так она и в галереи есть у нас.
http://nexia-club.com.ua/index.php?autocom...si&img=3893 И для корейсой, там и блок подушки есть. http://nexia-club.com.ua/index.php?autocom...si&img=3916 Или тебе книжку нужно? -------------------- I love Harley-Davidson and girls "Делай Добро и бросай его в воду... Оно не пропадет, Добром тебе вернётся" |
|
|
|
|
|
|
|
7.11.2015, 7:17
Сообщение
#66
|
|
|
Любитель Группа: Пользователи Сообщений: 389 Регистрация: 9.7.2012 Из: Днепр Пол: |
Галерею смотрел.Я думал у тебя вариант как у Anatoliy(Сообщение #27)все на одном листе.Интересует цепь (+)от замка до +С4 ЭБУ.
-------------------- N100.2007г.1.5\16кл. ГБО4(Зенит)R9/ R9g
|
|
|
|
|
|
|
|
7.11.2015, 8:01
Сообщение
#67
|
|
|
Любитель Группа: Пользователи Сообщений: 389 Регистрация: 9.7.2012 Из: Днепр Пол: |
Интересовал вопрос какой предохранитель защищает цепь (+)после замка до С4 ЭБУ.В выложеных схемах по частям не нашол ответ,а может пропустил.В описании блока предохранителей тоже нет.Раздербанил б\ушную проводку м\отсека и проследил этот проводок +С4.Все там в смазке и куча обжимок.вот и мой интересующий проводок тоже с обжимкой.И расходится проводок в трех направлениях на С4 ЭБУ,на +форсунок,на+Д\скорости.И оказывается защищает его F7(30А)-система впрыска и блок управления трансмиссией.(на схемах защита F7 на форсунки и бензонасос).О защите ЭБУ как на F1(+АКБ) ни слова нет.
Сообщение отредактировал vadka - 7.11.2015, 11:11 -------------------- N100.2007г.1.5\16кл. ГБО4(Зенит)R9/ R9g
|
|
|
|
|
|
|
|
7.7.2016, 12:27
Сообщение
#68
|
|
 Новичок Группа: Пользователи Сообщений: 10 Регистрация: 12.2.2008 Из: Киев Авто:daewoo nexia 1.5 sohs Пол: |
Добрый день! Помогите найти эту схему в хорошем качестве. Спасибо.
Цитата(Anatoliy @ 19.12.2012, 0:11) Для себья готовил схему, авто без кондея, схема ещё не не полностью готова и времени нету готовить дальше, выкладываю так как есть. |
|
|
|
|
|
|
|
7.7.2016, 15:17
Сообщение
#69
|
|
 Авторитет Группа: Член клуба Сообщений: 857 Регистрация: 14.5.2010 Из: Киев Пол: |
Цитата(Andrik @ 7.7.2016, 13:27) Добрый день! Помогите найти эту схему в хорошем качестве. Спасибо. Дай мыло могу выслать книгу (pdf) по Нексии там и схемы есть в нормальном качестве. |
|
|
|
|
|
|
|
7.7.2016, 15:34
Сообщение
#70
|
|
|
Новичок Группа: Пользователи Сообщений: 10 Регистрация: 12.2.2008 Из: Киев Авто:daewoo nexia 1.5 sohs Пол: |
Цитата(Maxx @ 7.7.2016, 17:17) Дай мыло могу выслать книгу (pdf) по Нексии там и схемы есть в нормальном качестве. Спасибо. Отправил в личку |
|
|
|
|
|
|
|
7.7.2016, 16:27
Сообщение
#71
|
|
|
Мегафлудер Группа: Главные администраторы Сообщений: 6643 Регистрация: 15.9.2008 Из: Барышевка, Киевская область Авто:Nexia N100 16v GLE fully loaded, luxury Пол: |
Книжки по нексии выкладывал на яндекс диск.
В каждой присутствуют схемы До и после 2008г Формат dlvu. Ссылка на программу http://djvu-reader.su/ https://yadi.sk/d/Al3Wsk6Nt6S3C Схемы. Формат dlvu. https://yadi.sk/d/a97_xP9Rt6T8e Устройства эксплуатация и ремонт. Формат PDF. https://yadi.sk/i/uocRJxqZiL5dG -------------------- I love Harley-Davidson and girls "Делай Добро и бросай его в воду... Оно не пропадет, Добром тебе вернётся" |
|
|
|
|
|
|
|
25.6.2019, 16:05
Сообщение
#72
|
|||||
|
Мегафлудер Группа: Главные администраторы Сообщений: 6643 Регистрация: 15.9.2008 Из: Барышевка, Киевская область Авто:Nexia N100 16v GLE fully loaded, luxury Пол: |

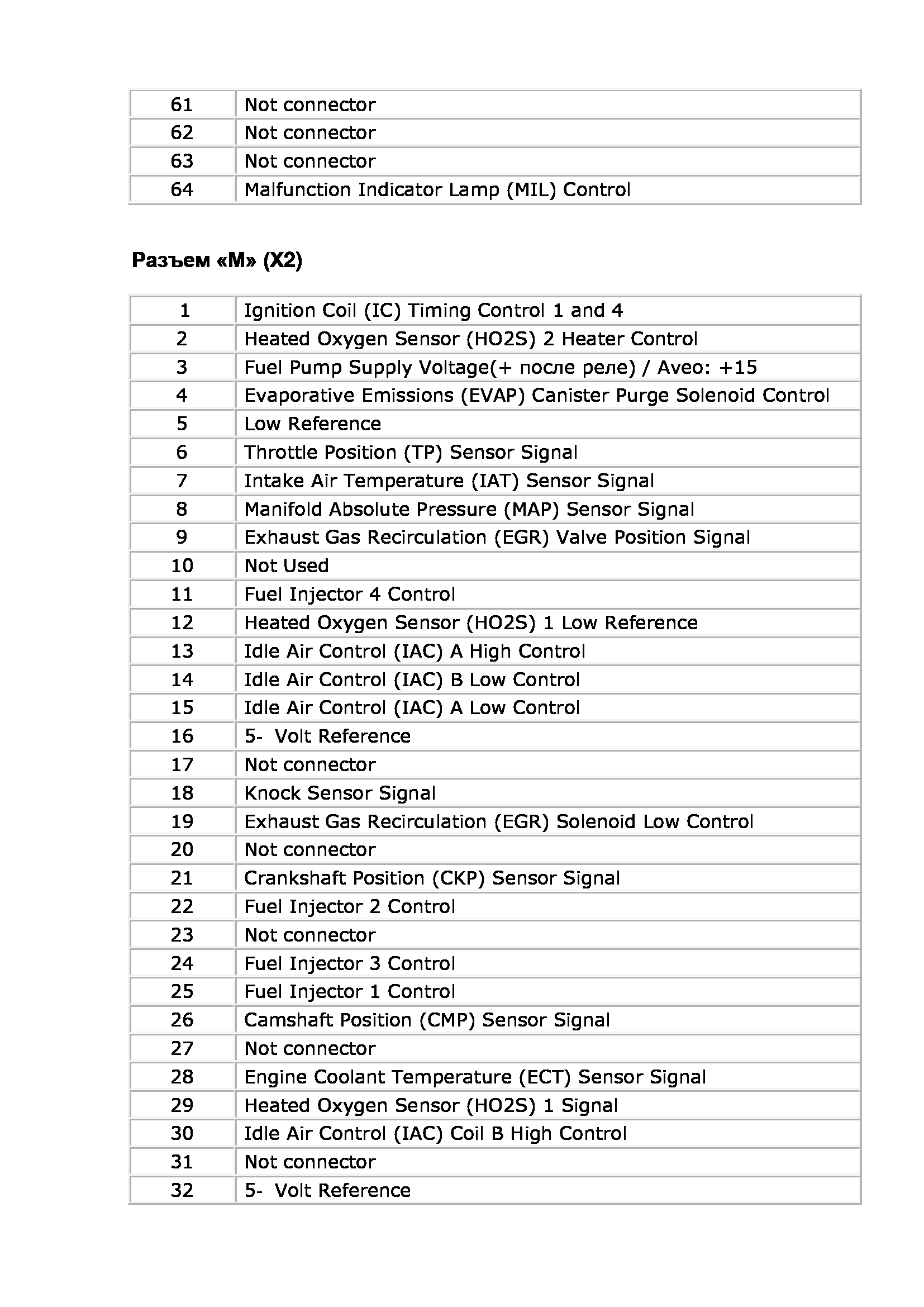

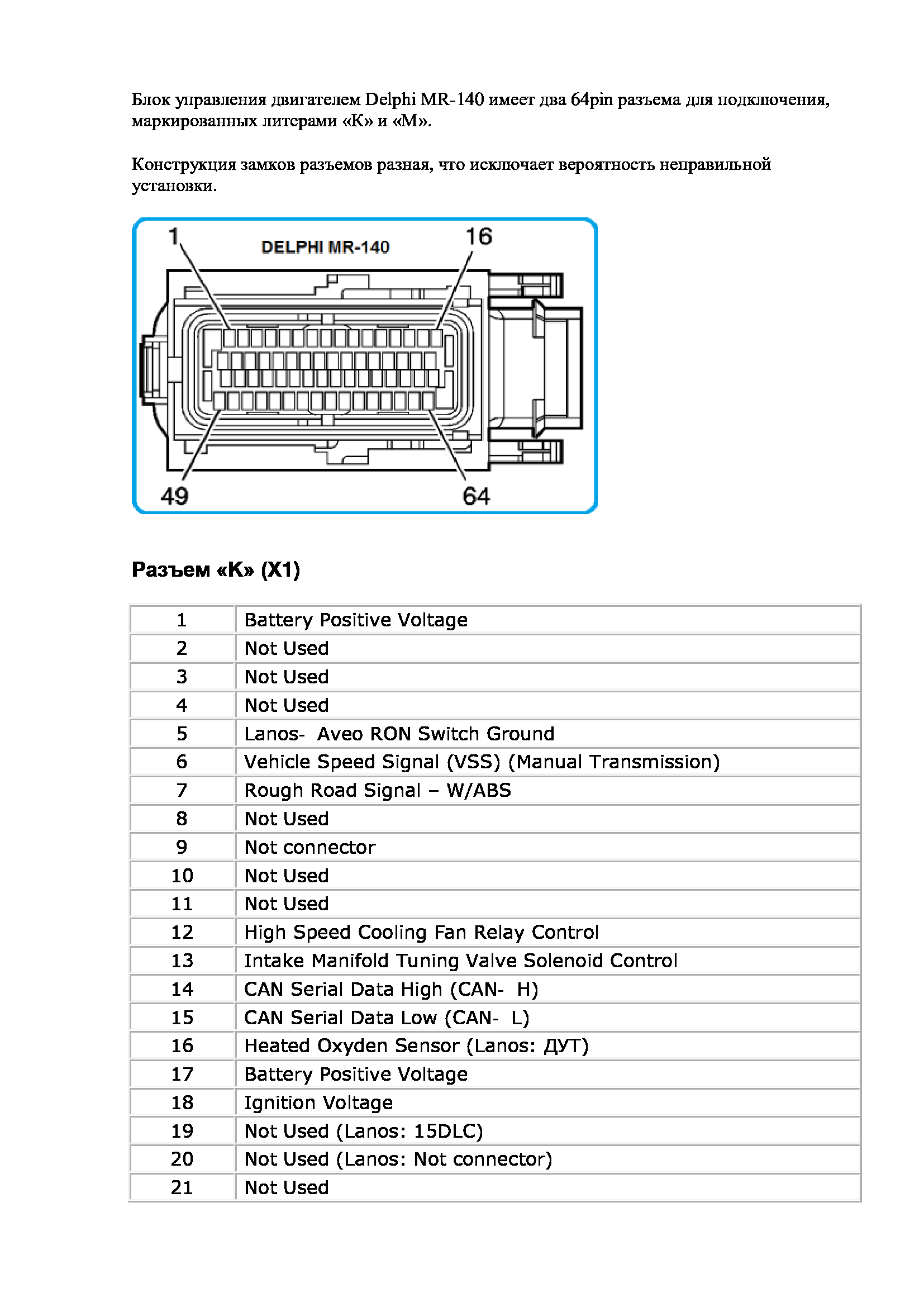

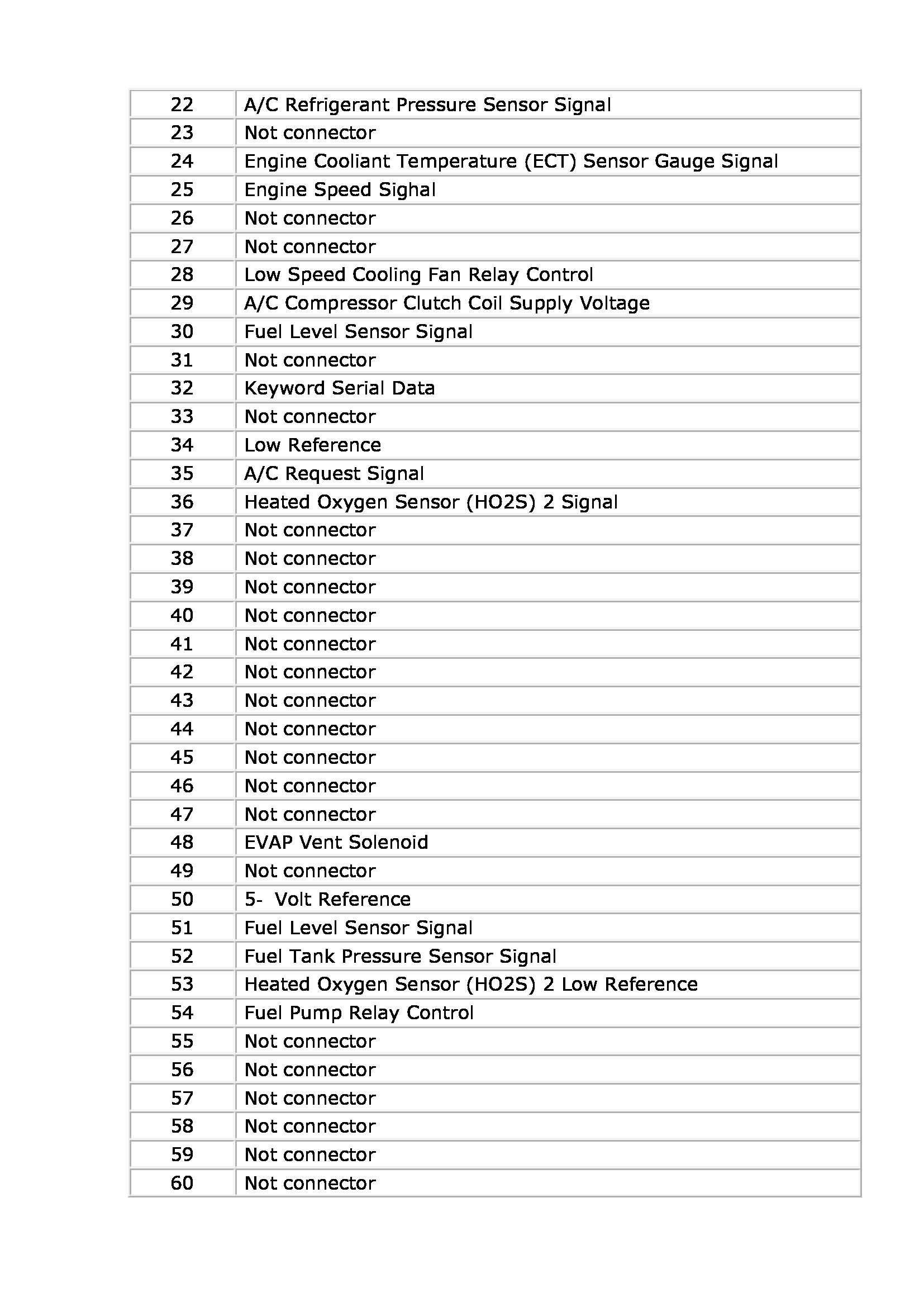

Распиновка ЭБУ MR-140
