Схемы электрооборудования, p.s. спасибо Niki ;) Опции

[Dmitriy]

DoCEnT, Привет, у меня тоже не было проводки под туманки, купил туманки,реле, кнопку и штекер под эту кнопку, електрик свои провода кинул.
На Уз Део звонил, то они сказали тоже проводку им везти не надо, у них есть.

[SadovichЪ]

Доброго времени суток всем любителям Нексюх, подскажите пожалуйста, у меня Нексия 2007г.в. 1,5 8v в базовой комплектации. Хочу установить противотуманки, но не наблюдаю электропроводку под них, под заглушкой нет штекера и у заглушек на бампере тоже, хотя один "спец" по Дэу сказал что у них всех электропроводка стандартная на всю машину т.е. должна быть!

На Нексиях стоит 4 типа проводки в зависимости от комплектации, так что как на Российских ВАЗах (в которых стоит общая проводка с максимальной комплектации и если что то есть свободные разъёмы) не прокатит. Если что то придётся "колхозить" новую проводку. А то что как сказано что у дилера проводка есть, то я конечно не знаю как в Украине, а в России (я сам у дилера работаю) мы просто тянем новую проводку, ставим новое реле и кнопку. Причём другие оффициалы у нас делают аналогично. Менять весь передний жгут это полморды перебрать надо.

[Dissa]

В панеле предохранителей разводка есть, просто всунуть реле. Проводка по моему доходит до разьема возле аккумулятора с левой стороны ближе к фаре. Там должны быть все провода. А передний жгут менять нужно, но знать надо какой (с противотуманками, кондюком) разные проводки. Или подключить к разьему самому и провести проводку к противотум. Я просто не знаю, кнопки противотумано переднихи задних есть?

[DoCEnT]

Вытягивал я свою панель предохранителей, так нифига там нет, к колодке в которую втыкается реле ПТФ подведен только один красный провод и все. Короче нужно делать полностью проводку под ПТФ, кнопка и ПТФ уже куплены, осталось дело за малым ))

[WILL]

ты не понял- проводка разведена, осталось все включить, т.е. подключить фары и вставить реле в блок предохранителей.

[Dissa]

Вот на российском форуме раздобыл.
Щиток предохранителей на русском.

[Anatoliy]

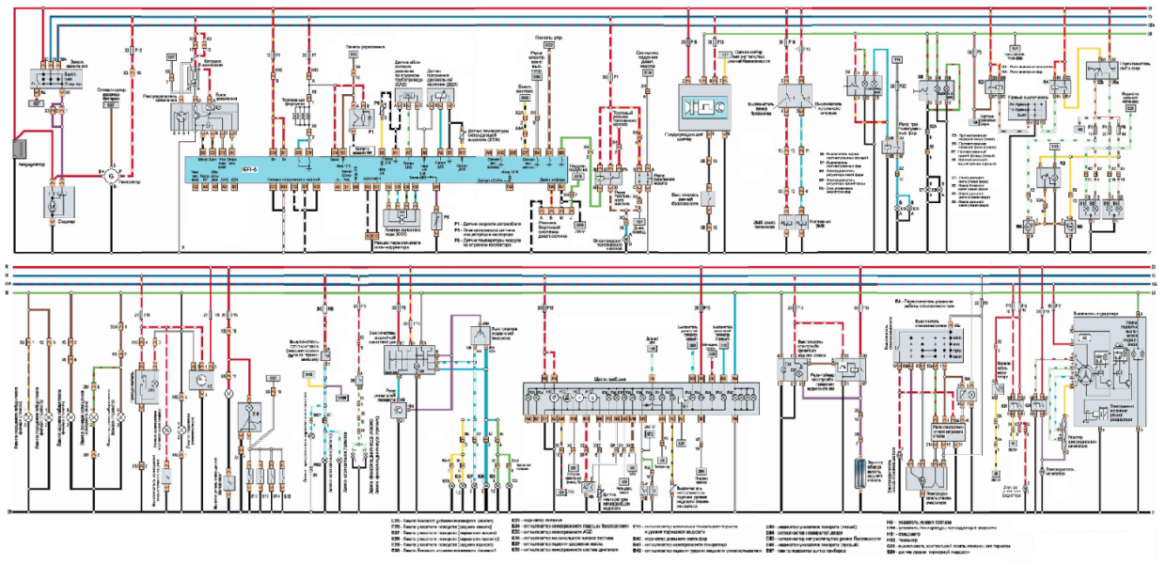

Для себья готовил схему, авто без кондея, схема ещё не не полностью готова и времени нету готовить дальше, выкладываю так как есть.

Сообщение отредактировал Anatoliy - 23.1.2013, 23:16

Эскизы прикрепленных изображений



[Dissa]

У меня такая есть. Даже целая куча их. 8 и 16кл. N100 - N150, 1.5 - 1.6л.
Не одна схема на 100% не совпадает.
Когда себе подключал кондюк, то убедился. Кое что с одной схемы, кое что с другой. В основном все вызванивал.
Отаке.

[AI2596BM]

Доброго времени суток всем любителям Нексюх, подскажите пожалуйста, у меня Нексия 2007г.в. 1,5 8v в базовой комплектации. Хочу установить противотуманки, но не наблюдаю электропроводку под них, под заглушкой нет штекера и у заглушек на бампере тоже, хотя один "спец" по Дэу сказал что у них всех электропроводка стандартная на всю машину т.е. должна быть!

Вот и меня интересует этот вопрос, что к чему, а то без них никак!!! И проводов под них я не наблюдаю, моя тоже без кандюка и противотуманок.

Сообщение отредактировал AI2596BM - 28.12.2012, 19:33

[qaz1]

Вот и меня интересует этот вопрос, что к чему, а то без них никак!!! И проводов под них я не наблюдаю, моя тоже без кандюка и противотуманок.

проводов нет,надо прокладывать самостоятельно

[traffic]

Берите обычный многожильный медный провод не менее 1,5 мм2 сечения (силовая часть) и не менее 0,75 мм2 для сигнальной.

[glyuk.ru]

Не могу найти схему на N 150, распиновки ЭБУ. Схема датчиков управления двыгуном.

[Dissa]

Не могу найти схему на N 150, распиновки ЭБУ. Схема датчиков управления двыгуном.

Тут лежит.
В галерею закинул, места (объема) не хватает сюда непосредственно положить. А удалять не охота, может кому сгодятся.
http://nexia-club.com.ua/index.php?autocom...si&img=3915
Кстати еще одна есть, где подушка безопасности, блок SRS. Позднее закину.

[glyuk.ru]

Тут лежит.
В галерею закинул, места (объема) не хватает сюда непосредственно положить. А удалять не охота, может кому сгодятся.
Позднее закину.

Спасибо, пригодится. Я уже разобрался.

[Dissa]

Схема эл.оборудования.
Для корейской сборки (блок АБС, airbag+SRS, кондиционер)
33 стр.
http://nexia-club.com.ua/index.php?autocom...m&album=352
Схемы эл.оборудования до и после 2008 года.
http://nexia-club.com.ua/index.php?autocom...m&album=351
Уважаемые модераторы!
Переместите пожайлуста 2 ссылки в шапку темы "Схемы электрооборудования ".
Для того, что бы быстрее найти.
Схемы находятся в "Галереи"
Спасибо!

[traffic]

Во, нашёл интересный кабель, который вроде подходит для прокладки в авто: http://www.xlpe.com.ua/gibkiykabelnegoryuchiykgn.html

[sergjy]

Вот и я вожу в багажнике противотуманки есть все кроме реле, надо заглянуть в блок предохранителей а вдруг оно там есть надо подключить. Вот только у меня на месте кнопки ПТФ стоит кнопка переключения газ/бензин. Куда ее перенести, может у кого будут советы?

[traffic]

На левый подрулевой
Был вариант у опеля с крутилкой.
Либо можно от лачетти поставить, но там разъём другой (как у ланоса).

[sergjy]

Подключил ПТФ, релюшку расположил возле АКБ, провод сигнальный потянул в салон и подключил к кнопке задних ПТФ. Теперь у меня включаются и задние и передние ПТФ одной кнопкой и одновременно. Это было сделано потому что у меня на месте кнопки передних ПТФ, стоит переключатель газ\бензин. Поругайте если че.

Сообщение отредактировал sergjy - 2.5.2014, 14:33

[Lvovich]

Подключил ПТФ, релюшку расположил возле АКБ, провод сигнальный потянул в салон и подключил к кнопке задних ПТФ. Теперь у меня включаются и задние и передние ПТФ одной кнопкой и одновременно. Это было сделано потому что у меня на месте кнопки передних ПТФ, стоит переключатель газ\бензин. Поругайте если че.

Ругать то особо не за что. По правилам передние ПТФ должны включаться с габаритами, а использоваться вместе с ближним и дальним. И больше ничего. Просто можешь сам того не желая без необходимости слепить задних.
