Недавно купил и сам поставил сигнализацию Tiger ES-800 и центральный замок. Это двухсторонняя сигнализация. Все получилось хорошо и без проблем. Но есть один вопрос по подключению к ней штатного эл. замка багажника. В сигналке есть функция открытия багажника с брелка. В инструкции написано что нужно дополнительное реле и сам эл.привод замка. Но он уже стоит на наших Нексиях. Можно ли подключится прямо к этому приводу? Если кто "силен" подскажите. Нужна схема подключения к уже установленному эл. замку.

Это схема самой сигнализации:

[quote name='Sergiy' date='4.12.2009, 19:17' post='69171']
Недавно купил и сам поставил сигнализацию Tiger ES-800 и центральный замок. Это двухсторонняя сигнализация. Все получилось хорошо и без проблем. Но есть один вопрос по подключению к ней штатного эл. замка багажника. В сигналке есть функция открытия багажника с брелка. В инструкции написано что нужно дополнительное реле и сам эл.привод замка. Но он уже стоит на наших Нексиях. Можно ли подключится прямо к этому приводу? Если кто "силен" подскажите. Нужна схема подключения к уже установленному эл. замку.



Дык на твоей схеме уже все нарисовано. Купить релюшку, на схеме и на самой релюшке контакты подписаны.
Подключить можно к кнопке открывания багажника, релюшку закрепить под торпедо. Все рядом, красиво получается.

Так в том то и дело что релюшка скорее всего уже стоит там на кнопке на торпеде. Да и в запасе уже есть такая . Я хотел бы чтобы работала и кнопка на панели как и раньше и чтобы с брелка тоже одновременно открывалось.

Нет там никакой релюшки, одна кнопка.

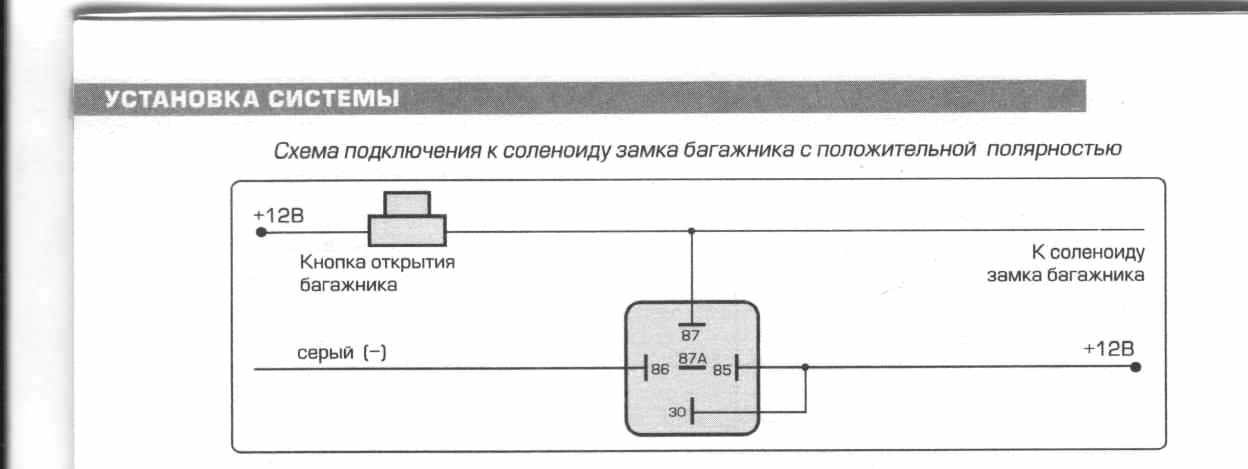

Вот схема.
Реле надо покупать. Вазовское для света подойдет. Стоит около 10 грн.

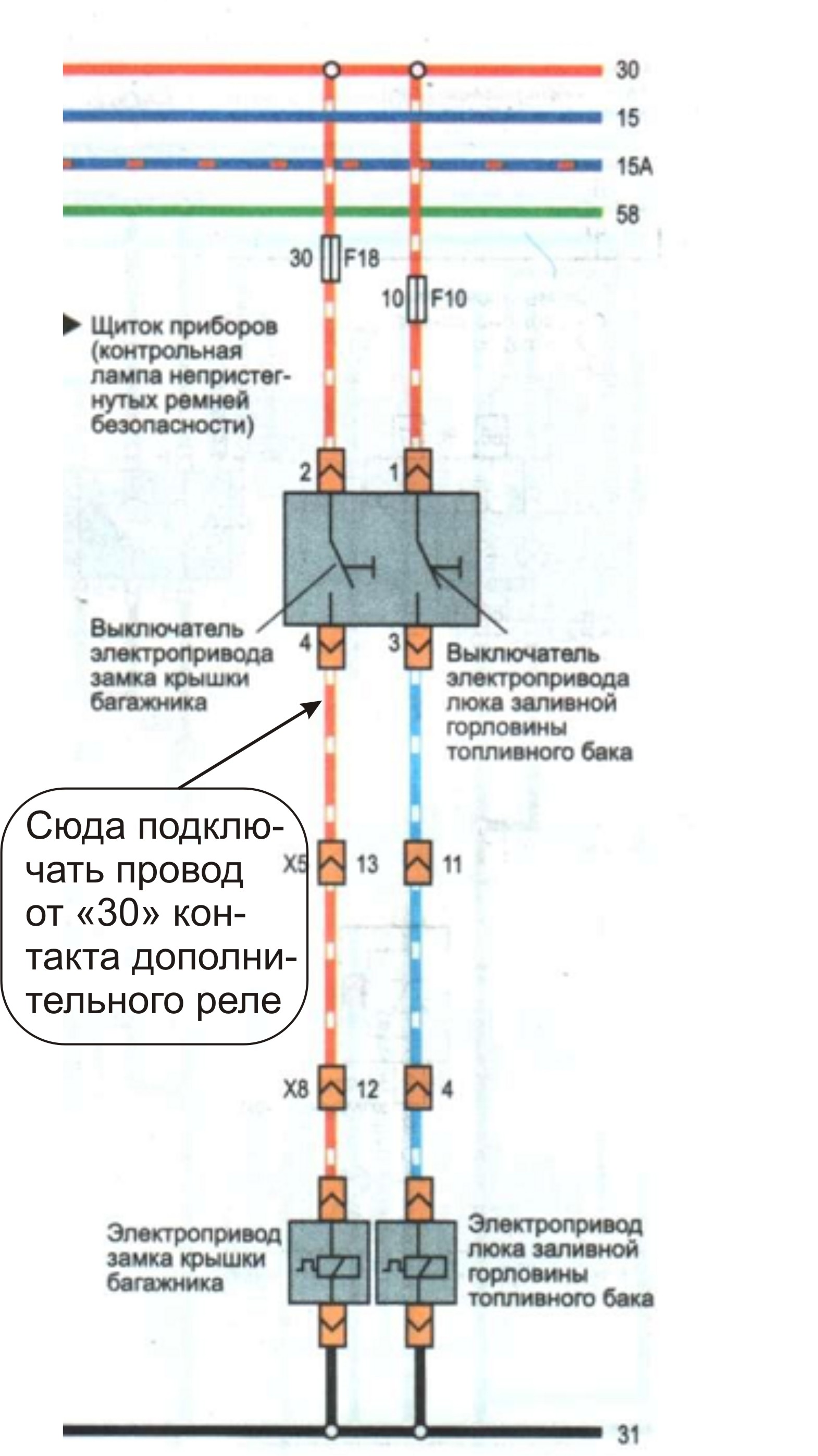

Нажмите для просмотра прикрепленного файла

Будет как раз так, как ты хочешь.

Да, кстати от контакта "2" кнопки открывания багажника можно подключить контакты "86" и "87" дополнительного реле. Еще красивее и проще получается.

Спасибо за совет. Попробую разобраться

Я свой шериф подключал без релюшки. Все отлично работает. Описание: http://nexia-club.com.ua/index.php?showtopic=577

Абсолютно согласен! Шерифа можно подключить без релюшки, а вот Тигру нет, к сожалению. У них по разному выполнены выходы дополнительных каналов.

Та-же Тигра стоит у меня, сам ставил. Схема подключения на рисунке и объезательно нужно ставить диоды паралельно катушке реле а то электронные ключи полетят от перенапряжения на сигналке.

как по мне , то в правильных сигналках уже стоят диоды внутри , если выход малоточный. Себе ,когда ставил - подключился к кнопке, сильноточным выходом второго канала.. У меня , какой то дешевый аллигатор стоял..... уже не помню...

В тиграх стоят электронные ключи с открытым коллектором и защита стоит от падающего фронта в импульсе. Такую же защиту делают на основе RC-цепочки но проще и дешевле диодная защита. Если ставить диодную защиту паралельно катушке реле, то энергия катушки при отключении не будет перенапрягать и палить комутирующие узлы.

Используй то что под рукою и не ищи себе другое.

Скорее всего этот выход слаботочный (транзисторный) и реле нужно ставить

сигналка циклон 001 в2- в паспорте нарисована схема реле упр. без диода..
вопрос- нужно ли перестраховаться и поставить реле с диодом?
есть в комплекте диод in4007 на 1А
Нажмите для просмотра прикрепленного файла
