Вопрос по сигнализации Опции

[Sergiy]

Недавно купил и сам поставил сигнализацию Tiger ES-800 и центральный замок. Это двухсторонняя сигнализация. Все получилось хорошо и без проблем. Но есть один вопрос по подключению к ней штатного эл. замка багажника. В сигналке есть функция открытия багажника с брелка. В инструкции написано что нужно дополнительное реле и сам эл.привод замка. Но он уже стоит на наших Нексиях. Можно ли подключится прямо к этому приводу? Если кто "силен" подскажите. Нужна схема подключения к уже установленному эл. замку.

Это схема самой сигнализации:

[Billy Bons]

[quote name='Sergiy' date='4.12.2009, 19:17' post='69171']
Недавно купил и сам поставил сигнализацию Tiger ES-800 и центральный замок. Это двухсторонняя сигнализация. Все получилось хорошо и без проблем. Но есть один вопрос по подключению к ней штатного эл. замка багажника. В сигналке есть функция открытия багажника с брелка. В инструкции написано что нужно дополнительное реле и сам эл.привод замка. Но он уже стоит на наших Нексиях. Можно ли подключится прямо к этому приводу? Если кто "силен" подскажите. Нужна схема подключения к уже установленному эл. замку.



Дык на твоей схеме уже все нарисовано. Купить релюшку, на схеме и на самой релюшке контакты подписаны.
Подключить можно к кнопке открывания багажника, релюшку закрепить под торпедо. Все рядом, красиво получается.

[Sergiy]

Дык на твоей схеме уже все нарисовано. Купить релюшку, на схеме и на самой релюшке контакты подписаны.
Подключить можно к кнопке открывания багажника, релюшку закрепить под торпедо. Все рядом, красиво получается.

Так в том то и дело что релюшка скорее всего уже стоит там на кнопке на торпеде. Да и в запасе уже есть такая . Я хотел бы чтобы работала и кнопка на панели как и раньше и чтобы с брелка тоже одновременно открывалось.

[Billy Bons]

Нет там никакой релюшки, одна кнопка.
Вот схема.
Реле надо покупать. Вазовское для света подойдет. Стоит около 10 грн.



Будет как раз так, как ты хочешь.

[Billy Bons]

Да, кстати от контакта "2" кнопки открывания багажника можно подключить контакты "86" и "87" дополнительного реле. Еще красивее и проще получается.

[Sergiy]

Спасибо за совет. Попробую разобраться

[AlfaNick]

Я свой шериф подключал без релюшки. Все отлично работает. Описание: http://nexia-club.com.ua/index.php?showtopic=577

[Billy Bons]

Я свой шериф подключал без релюшки. Все отлично работает. Описание: http://nexia-club.com.ua/index.php?showtopic=577

Абсолютно согласен! Шерифа можно подключить без релюшки, а вот Тигру нет, к сожалению. У них по разному выполнены выходы дополнительных каналов.

[Anatoliy]

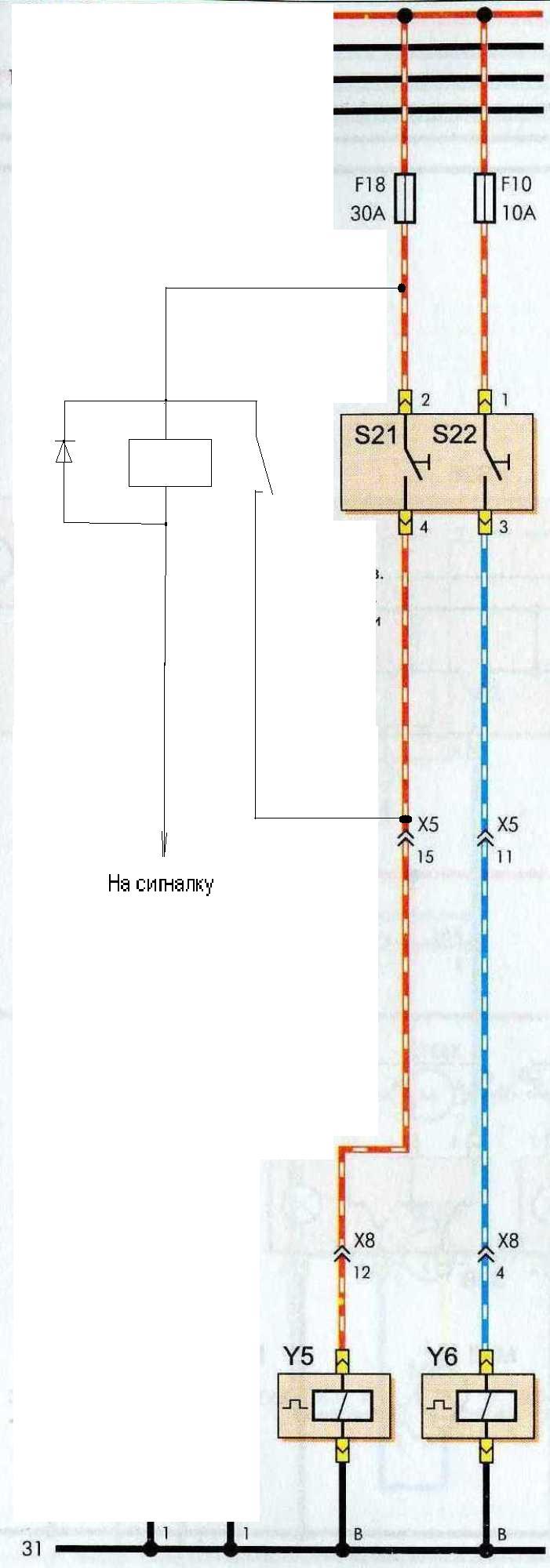

Та-же Тигра стоит у меня, сам ставил. Схема подключения на рисунке и объезательно нужно ставить диоды паралельно катушке реле а то электронные ключи полетят от перенапряжения на сигналке.

Эскизы прикрепленных изображений



[niki]

как по мне , то в правильных сигналках уже стоят диоды внутри , если выход малоточный. Себе ,когда ставил - подключился к кнопке, сильноточным выходом второго канала.. У меня , какой то дешевый аллигатор стоял..... уже не помню...

[Anatoliy]

В тиграх стоят электронные ключи с открытым коллектором и защита стоит от падающего фронта в импульсе. Такую же защиту делают на основе RC-цепочки но проще и дешевле диодная защита. Если ставить диодную защиту паралельно катушке реле, то энергия катушки при отключении не будет перенапрягать и палить комутирующие узлы.

[Anatoliy]

Используй то что под рукою и не ищи себе другое.

[vit]

Скорее всего этот выход слаботочный (транзисторный) и реле нужно ставить

[Slav]

Та-же Тигра стоит у меня, сам ставил. Схема подключения на рисунке и объезательно нужно ставить диоды паралельно катушке реле а то электронные ключи полетят от перенапряжения на сигналке.

сигналка циклон 001 в2- в паспорте нарисована схема реле упр. без диода..
вопрос- нужно ли перестраховаться и поставить реле с диодом?
есть в комплекте диод in4007 на 1А


Сообщение отредактировал Slav - 22.9.2010, 10:45
