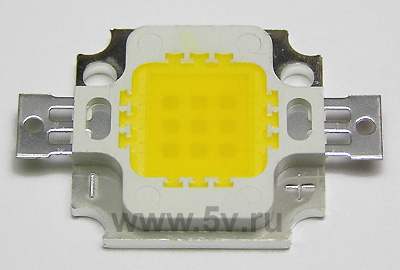

Здравствуйте,вопрос к тем кто дружит с паяльником,кто уже имел дело с мощными светодиодами 10вт?Нажмите для просмотра прикрепленного файлавот такими.можно их внедрять в авто?наткнулся на алиэкспрессе по хорошей цене,вот есть затея втыкнуть их в задний ход.
И второй вопрос,у этих светодиодов потребление тока 900мА-1А,можно ли подключить два светодиода параллельно на один драйвер 900мА?

Нужен драйвер и хороший теплоотвод, адски, просто адски нагревается, как его крепить плотно к радиатору, ума не приложу.

Закрепить его к радиатору плотно наверно можно если по краям где отверстия хорошо прижать шурупами.
А можно садить два светодиода параллельно на один драйвер?
Знаю что они хорошо греются,вплоть до того что на радиатор куллер ставят,но все же задний ход долго не горит,думаю до критической температуры не успеет нагрется.
Было бы неплохо такое в противотуманки сообразить,но они долго работают,а большой радиатор просто-напросто в корпус птф не влезит

Нет, токи складываются, соответственно потребление будет 2 А, и драверу прийдет кирдык.

В ПТФ такое чудо нельзя.

Точно,просто в одном видео видел такое подключение и сразу не сообразил.Драйверу то ничего не будет,но светодиоды будут светить в два раза слабее


Я и забыл что птф все время во влаге,точно что нельзя(

И не только это. Рассеиваемость света не та, слепить можешь, а толку от них не будет.

Это если последователно соеденить а, вы спрашивали про параллельное соединение.

Давайте определимся. Есши у нас два диода 10В 1А то при последовательном включении у нас будет 20В 1А а параллельно светодиоды включать нельзя тк ток не разделится между ними равномерно те один схавает 1.5А второй 0.5 и первый быстро сдохнет а потом и второй. В машине с 14В питания такие диоды нужно включать каждый со своим драйвером на 900мА. 20В из 12 сделать это еще преобразователь сочинять нах надо.

http://cxem.net/calc/ledcalc.php
Вот, выбирайте любое подключение, все нарисованно и понятно.

Це лажа, а не схема. Для потужних світлодіодів потрібен драйвер, що слідкує за струмом. Бо тими резисторами можна буде обігріватись

З приводу ж 10в світлодіода - це вже й так батарея з послідовно-паралельно з'єднаних світлодіодів. Один світлодіод зазвичай розрахований на 3.0 - 3.5 В.

Так таблица там для обычных светодиодов макс 350мА.
Вот и на резюках схема.
Для мощных нужен стабилизатор тока /драйвер/, схема по-сложней.

Я туди 3В 3А 3 шт. забивав - все одно резистори.
Але 1Ом (менше не може)

На мощные светодиоды только драйверы и точка.

Нашел еше в интернете схемку как подкючить такой светолиод,там транзистор,резюк и кондер.На фото и видео вроде все пашет,но как то не вкурсе надежно ли это

http://dp-installer.at.ua/publ/led_light/l...s_10w/14-1-0-22
Вот один из этих методов

Только не транзистр а стабилизатор.
http://cxem.net/calc/lm317_calc.php можно на любой ток резистор рассчитать

За такою схемою цей стабілізатор буде грітися не гірше світлодіода (а якщо пряма напруга світлодіода менша ніж половина живлення - тобто 7в, то навіть краще).
Потрібен імпульсний стабілізатор, а не лінійний...

Повністю підтрімаю.

Тут смысл в том что диод 10-12В а питание в машине 14.5В максимум и стоимость лмки и резюка копье. Просто и надежно. Лепить тут шим нанена.

Давай посчитаем грубо но зато наочно.
Берем светодиод 10 Вт, его вольтаж 2,5 В и соответственно ампераж 10 Вт / 2,5 В = 4 А.
Теперь считаем, нам нужно погасить от 13,5 В до 2,5 В это 11,0 В.
Считаем резистор 11,0 В / 4 А = 2,75 Ом.
Мощность резистора 11,0 В х 4 А = 44 Вт.
У меня паяльник такой мощности
А теперь посчитаем экономию, мощность светодиода плюс мощность гасащего резистора
10 Вт + 44 Вт = 54 Вт, а мощность лампочки ближнего света 55 Вт, и где здесь экономия.
А теперь, что такое ШИМ?
Это 44 Вт на гасящем резисторе превращаются в 0,44 Вт на ШИМе.
Вот так на пальцах и наглядно можно объяснить необходимость ШИМ.

Правильно все, пишешь - пишешь, что на шиме нужно - не верят.

Есть уже готовые DC/DC преобразователи для LED и стоят около 100 грн. Гуглим, находим то что интересует, и радуемся стабильному и с большим сроком эксплуатации светом в независимости от того как плавает напряжения на аккумуляторе.
А еще можем почитать готовые решения.

Это все очень хорошо, но светодиодов 10Вт 2.5В не бывает)
Бывают 10В 1А. Перессчитаете?

закзал вот такие светодиоды на 10 вт http://ru.aliexpress.com/item/Foxanon-1W-3...2554887416.html
Решил не рисковать и заказал еше вот такие драйвера http://ru.aliexpress.com/item/Hot-Selling-...2562433321.html
а пока придумал радиатор для светодиода,думаю за 2минуты пользования заднего хода не успеет нагреться сильно
Нажмите для просмотра прикрепленного файлаНажмите для просмотра прикрепленного файла

Четыри светодиода по 2,5 В последовательно дают 10 В и 1А через них и будет 10 Вт.
нужно погасить 3,5 В.
В некоторой степени, резистор будет держать ток около стабильного но стабилизатор тока в таких случаях более эффективно и стабильность света в разных режимах будет постоянна.
Когда двигатель работает то в сети авто напряжение 13,5 В при заглушеном моторе 12,8 В и понижается по мере разряда.
Тебе никто не запрещает ставить резистор, но ШИМ круче, надежнее, стабильнее и долговечнее.

Я не предлагал включать через резистор, я предлагал через стабилизатор тока, читай внимательно. И при заведенном двигателе если 13.5В то нужно чинить генератор потому что акб заряжаться не будет.

Никто и не спорит.
А напряжение бортовой сети автомобиля должно вкладываться от 13,8 В до 14,5 В, и это при отключенных мощных бортовых потребителях. При включении обогрева заднего стекла, двигателя вентилятора печки и так далее, напряжения бортовой сети автомобиля не должно падать ниже 13,4 В. В чем же криминал что я принял для примера напряжение 13,5 В ?

А ще у бортмережі є короткочасні викиди десь до 20в...

Мастера отвлекающего маневра. Или троллинг, или треп, или баян...?

Наличие в бортовой сети импульсных выбросов напряжения при переходных процессах в некоторой степени можно сгладить конденсатором, подключенным параллельно АКБ. Конденсатор можно приобрести в магазинах автозвука.

Мы немного отвлеклись от темы, как бы пришли к выводу что стабилизаторы тока для светодиодов это хорошо, а экономные стабилизаторы тока это еще лучше.

Криминал в том, что если для светодиода посчитать резистор по предложенной вами методике а потом в машине зимой сразу после заводки образуется 14.7 с выбросами до 20 то диоду быстро настанет кирдык. А 14.7 сейчас многие рн поддерживают в современных авто рассчитанных на использование кальциевых акб

1. светодиод это нелинейный элемент;
2. импульс характеризуется не только высотой а и шириной;
3. все неисправности возникают если есть контакт где не надо или нет где надо;
4. причины бывают от пробоя изоляции (перенапряжение), перегрева (пробой изоляции или заплывание контакта изолирующей массой) или окисления (потеря контакта или дорожка проводимости).

Так что выброс в 20 В и при малом времени не перегреет светодиод а в прямом направлении его не пробьет.

И еще, это не методика расчета а это теория. Методика предполагает приближенные методы расчета а теория это точная наука.

Ничего себе баян развели
А все началось с простого вопроса

Во во
Из всех постов понял что раз не шариш в электронике-питай от драйвера,так и буду делать

Все правильно понял. Цена драйвера не большая.

Сегодня получил драйвера для светодиодов с алиэкспресса

по 26грн за штуку

если кому надо могу ссылкой поделится,приехали за 3недели вроде

Перестраховуються китайці: діоди по входу поставили.
А може просто блоки під змінний струм проектувалися...

Драйвера пришли за 12 дней)
Сегодня получил мелкие 1вт светодиоды(стоили по 3грн,решил че не взять),завтра-послезавтра должны 10вт приехать,псмотрю что из этого выйдет и фоточки выложу

Из 1вт светодиодов и нокиевской батареи вышел неплохой фонарик для авто(пред поменять,уровень ож глянуть) дешево и сердито.Потом добавлю разъем для зарядки

Из 1вт светодиодов и нокиевской батареи вышел неплохой фонарик для авто(пред поменять,уровень ож глянуть) дешево и сердито.Потом добавлю разъем для зарядки

Очень уж фото хочется, а то и сам об этом думал, но дальше мыслей не доходило...

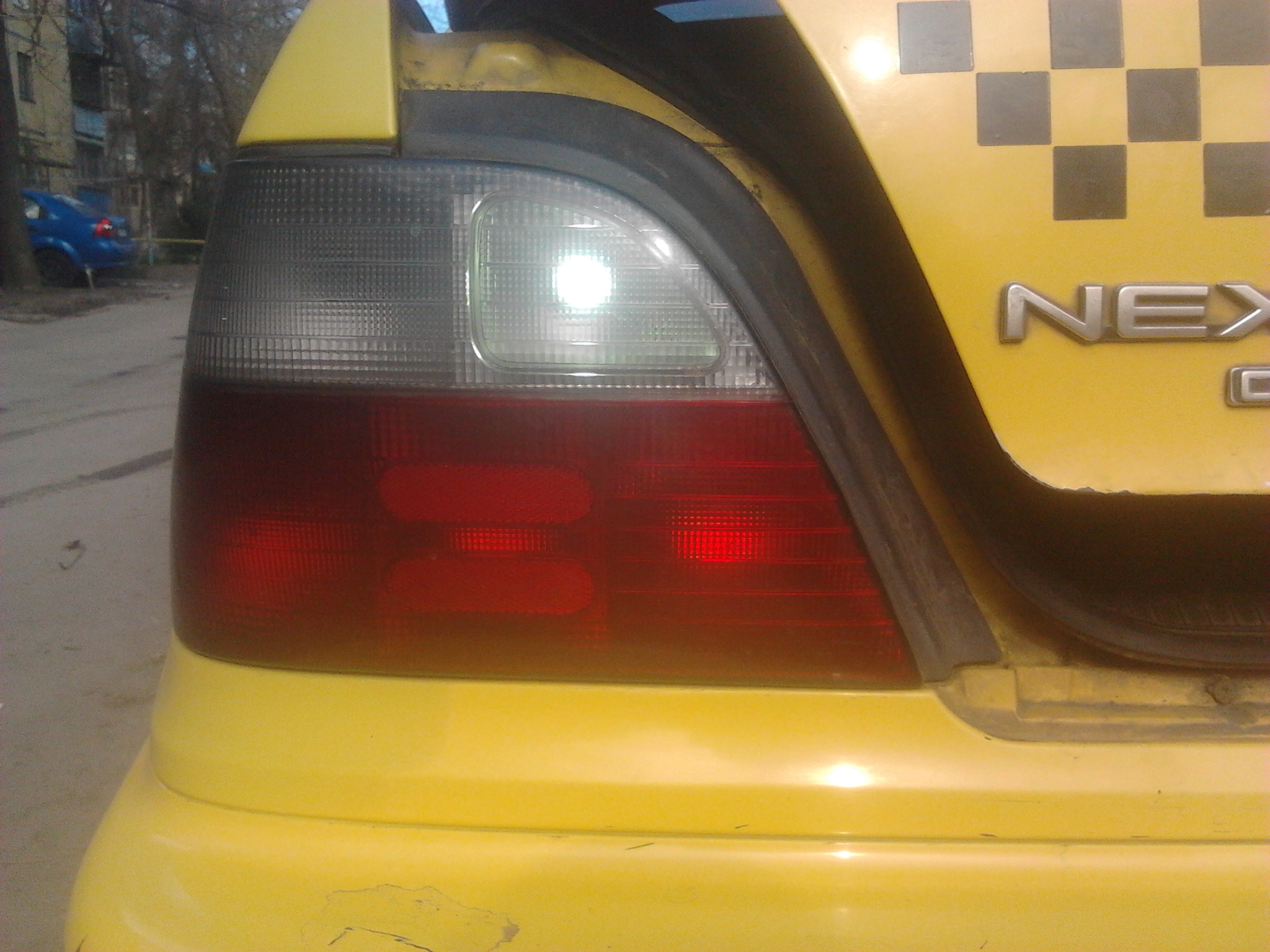

Сегодня получил светодиоды и сразу принялся творить.В темной комнате светило неплохо.Вот так на машине днемНажмите для просмотра прикрепленного файлаВечером сделаю фотки как освещать будет,самому интересно

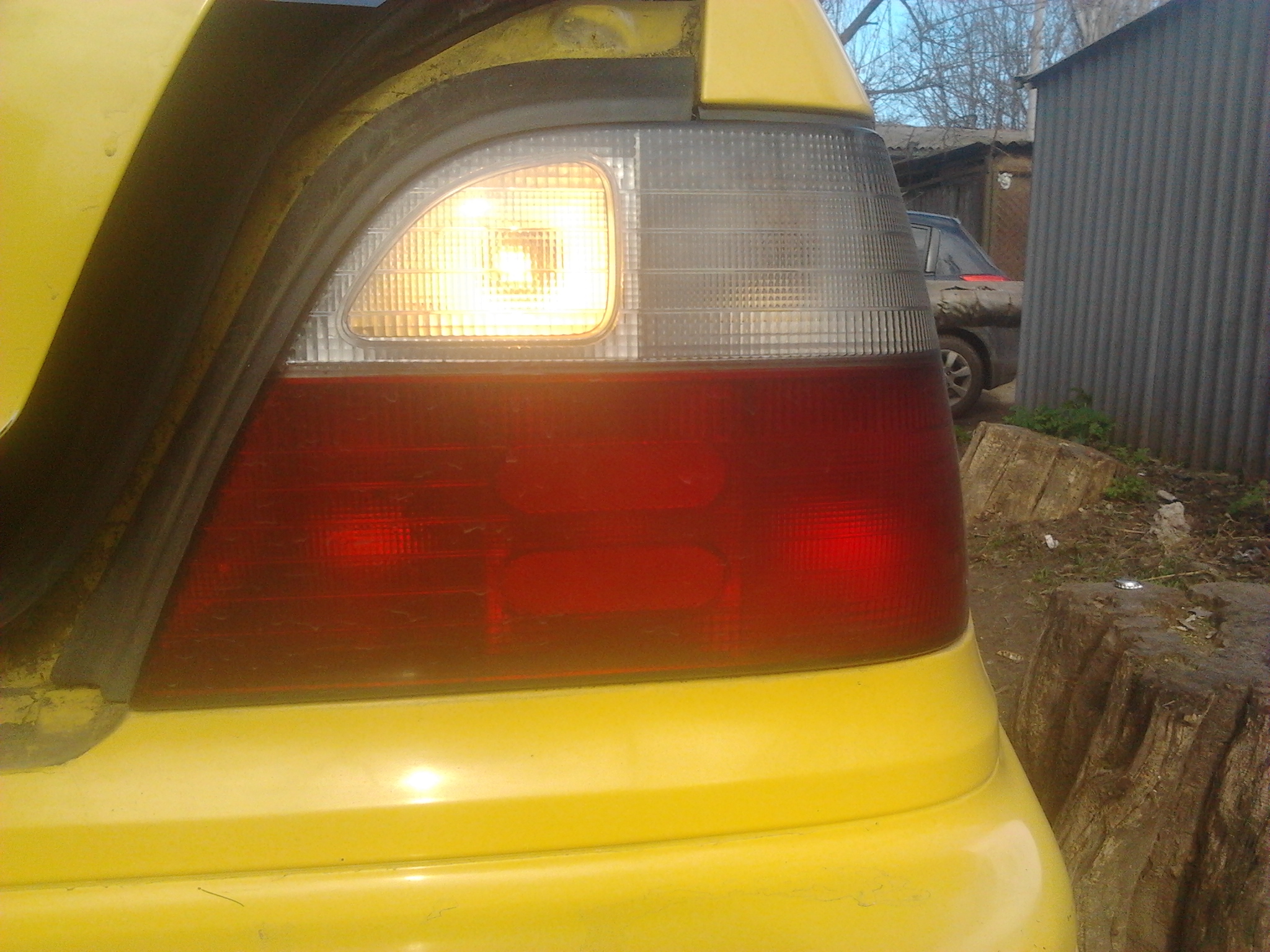

Обычная лампа днемНажмите для просмотра прикрепленного файла

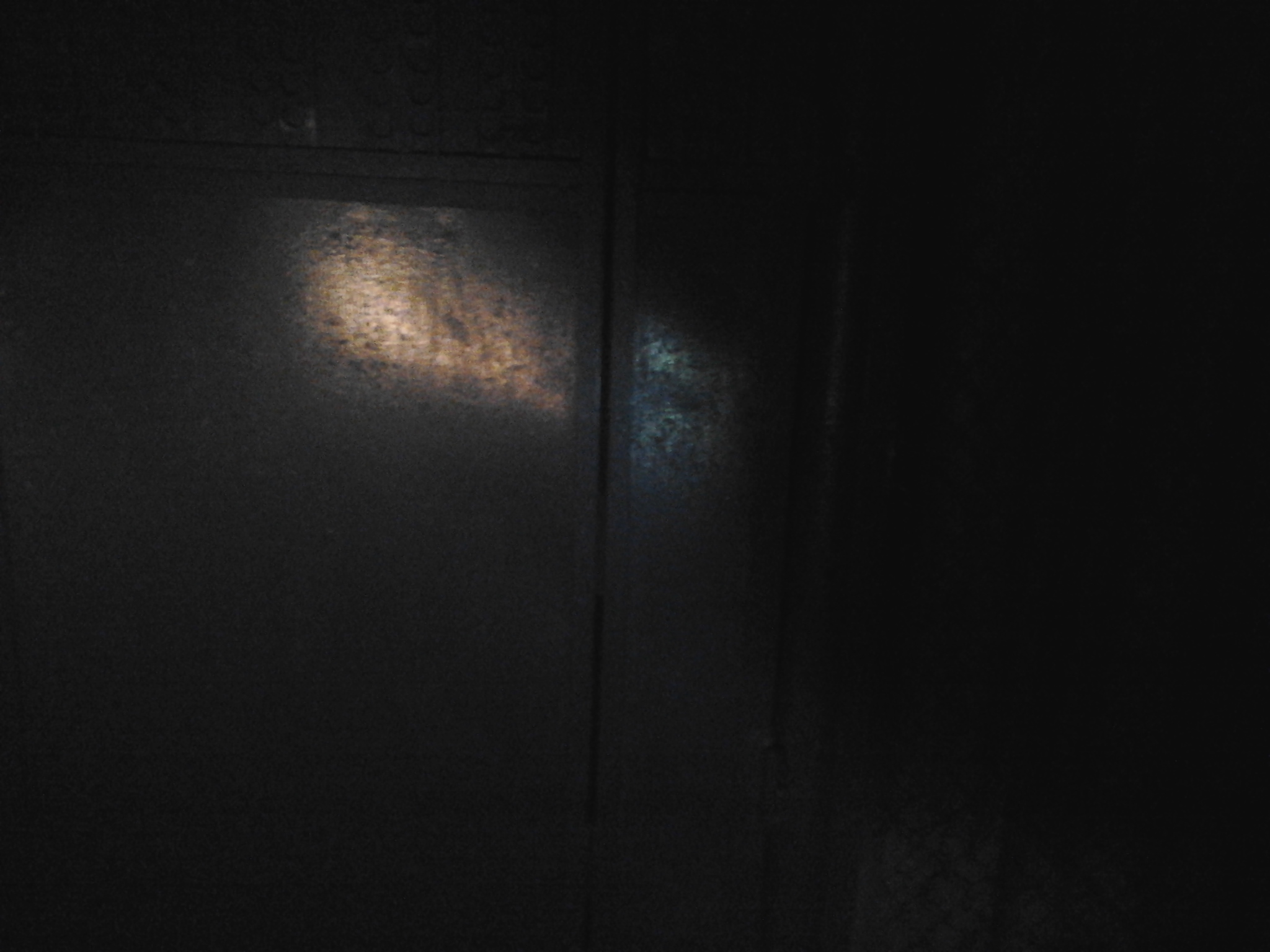

Вот и фото сделал.На фото конечно не так как в жизни.специально подъехал к воротам задом,одна обычная лампочка,а вторая светодиодная.Светодиодная светит намного лучше и дальше,подъезжая задом к воротам я видел все четко из бокового зеркала,чего нет в стоке.Но есть но-свет очень рассеивается и границы из за этого не четкие.Пока так сделаю,а дальше думать буду.
Ибо искать линзу для этого светодиода,или брать 3Вт светодиод и на него линзу.Итог:стало лучше,но не идеал,надо линзу собирательную.

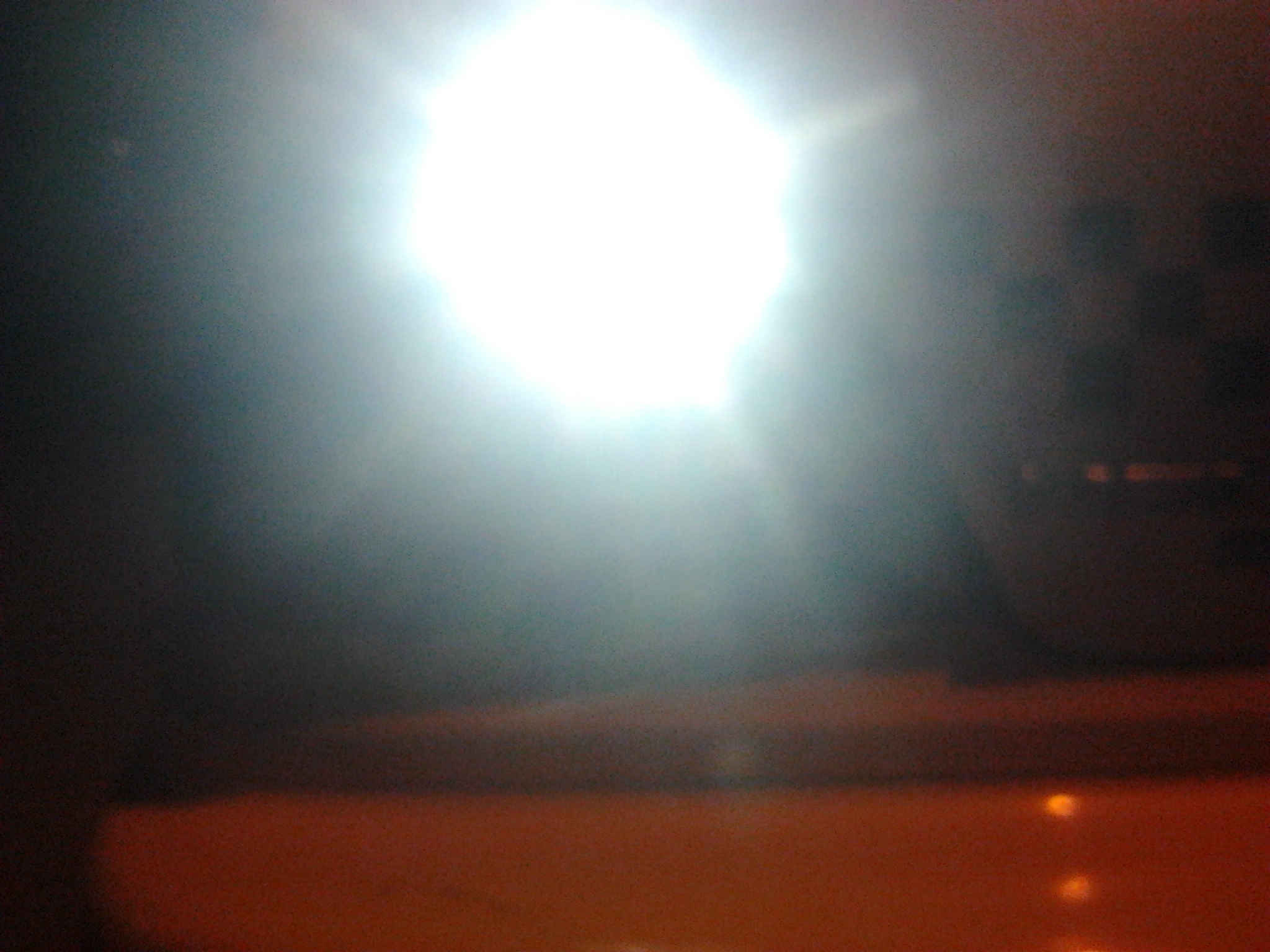

В темноте
Нажмите для просмотра прикрепленного файла

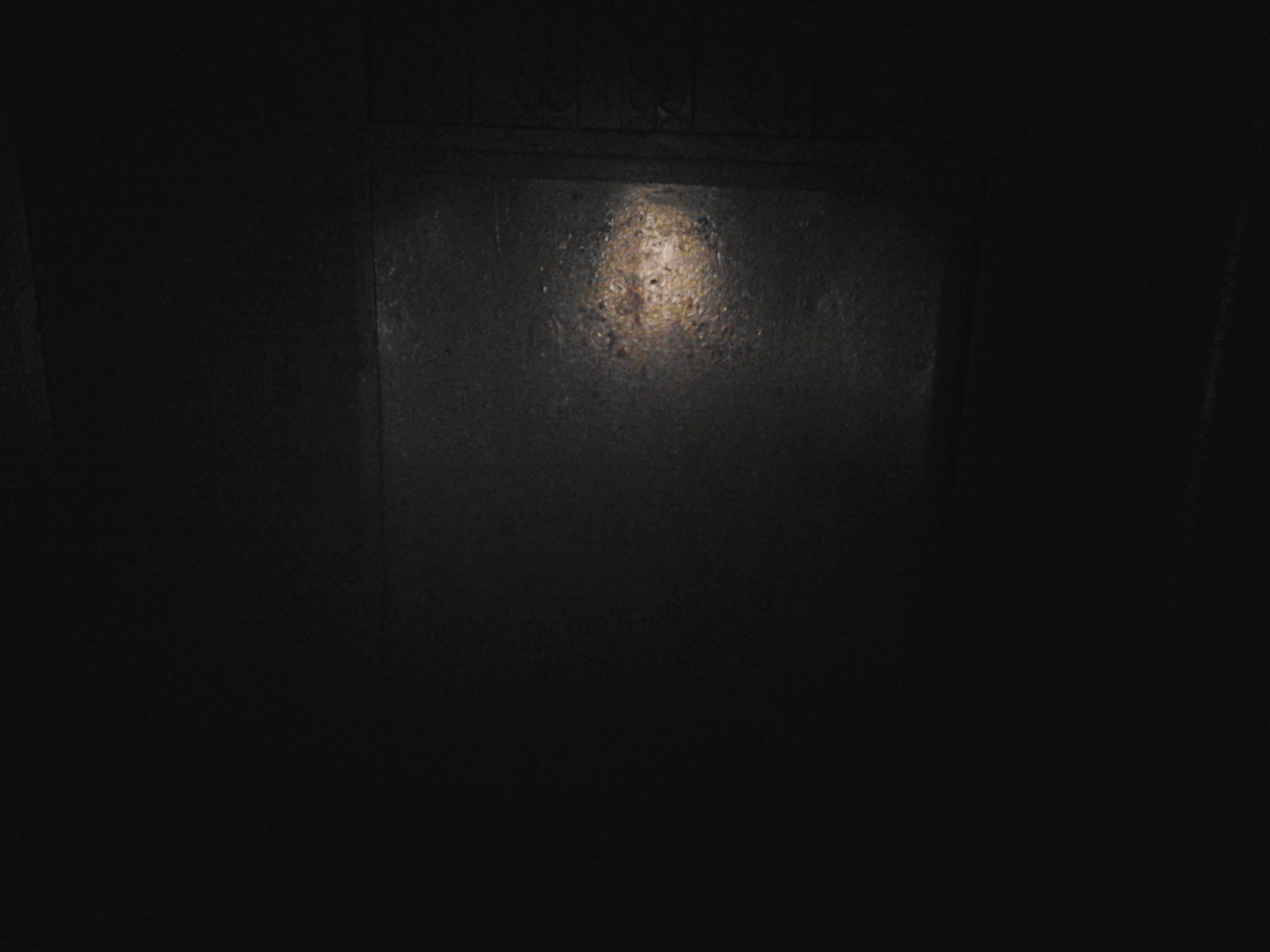

Led 10W в метре от ворот
Нажмите для просмотра прикрепленного файла

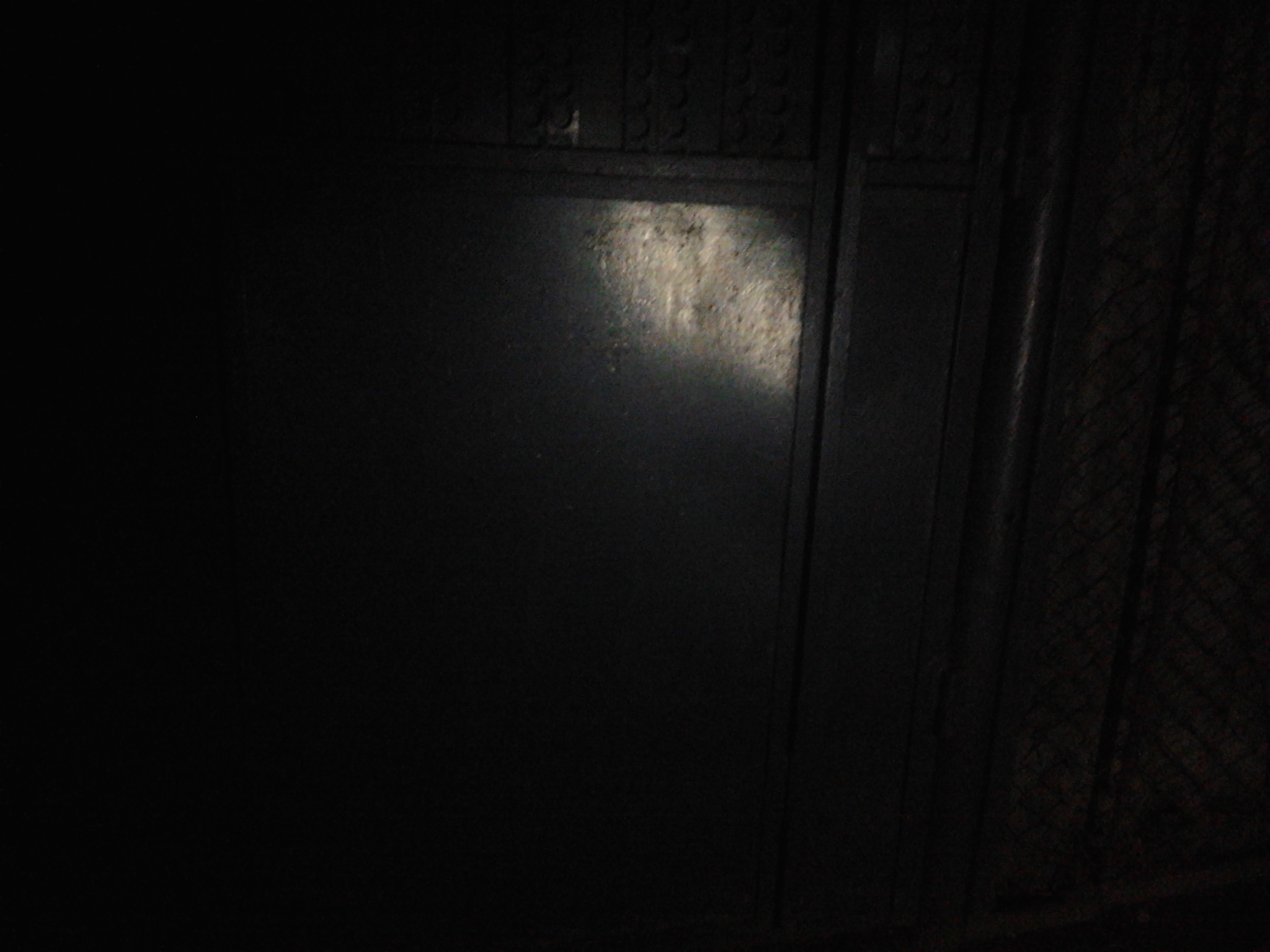

Сток в метре от ворот
Нажмите для просмотра прикрепленного файла

Сток и Led 10W
Нажмите для просмотра прикрепленного файла

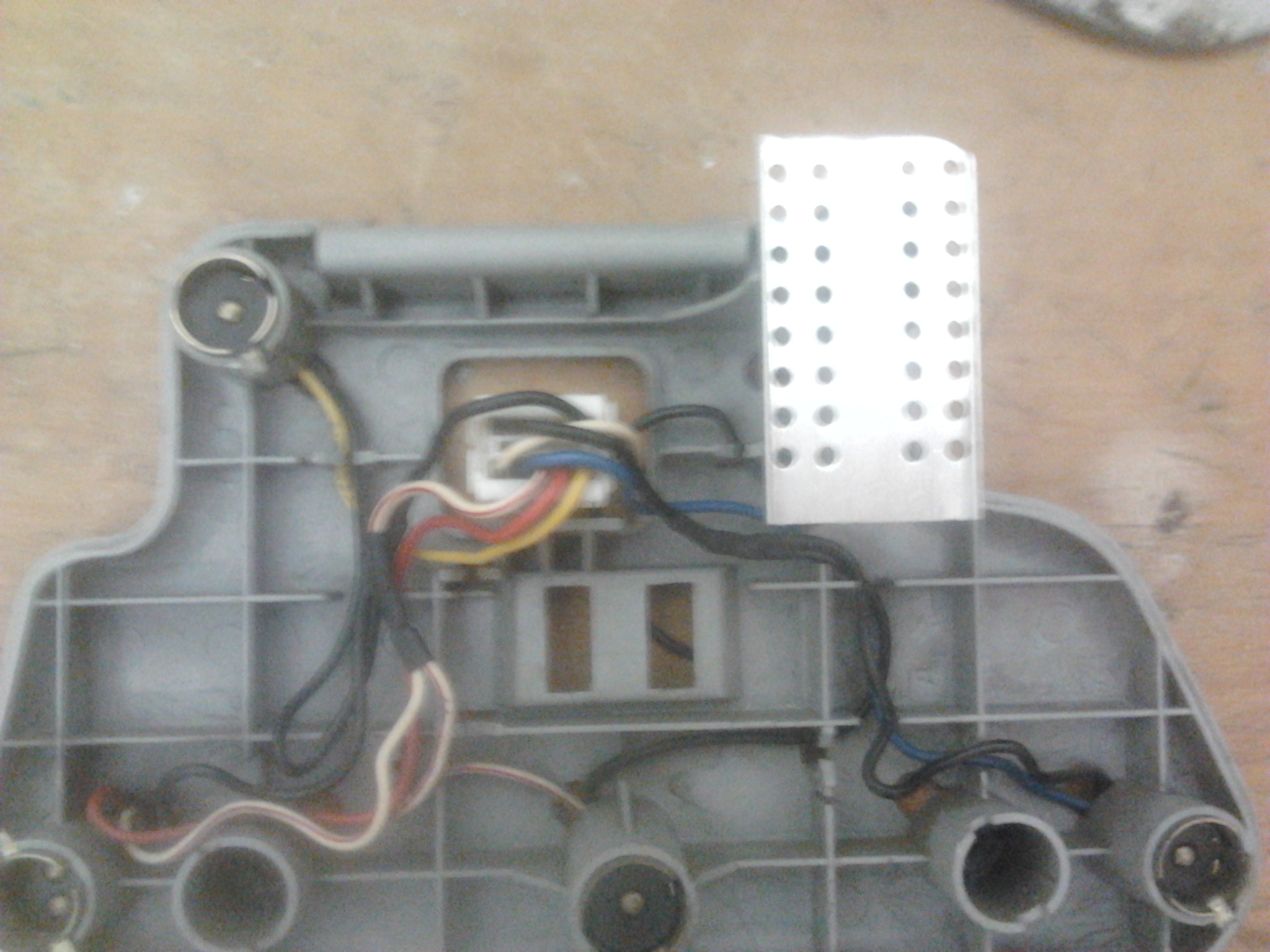

Сегодня закончил второйфонарь.Смотрится шикарно,и в темноте все видно.Не зря ждал и мучалсяНажмите для просмотра прикрепленного файла

Молодець!
Не перегріваються?

Спасибо))
Нет,я минут на 5-10 включал и едва тепленькие были,все в порядке вещей,задний ход всеровно так долго не горит.
Но я лично доволен результатом,70грн,пару часов и готово
И смотрится классно и освещает в темноте хорошо

Залишилось поставити генератор, щоб блимало (бажано 3-5 разів на секунду) і вивести його через окрему кнопку.

Не пойму для чего это делать?

Щоб блимати тим, хто на хвіст сідає з дальнім світлом...

Осталось теперича втулить LED в главный свет.
Я в мотоцикл се воткнул такую готовую лампу с али, 24 Вт, что ли, хреначит как теполовоз, куда там галогенке
В гараже вечером включил, зашел со встречки оценить ослепление, чуть глаза не выжгло, потом 3 дня еще резь в глазах была, реально.

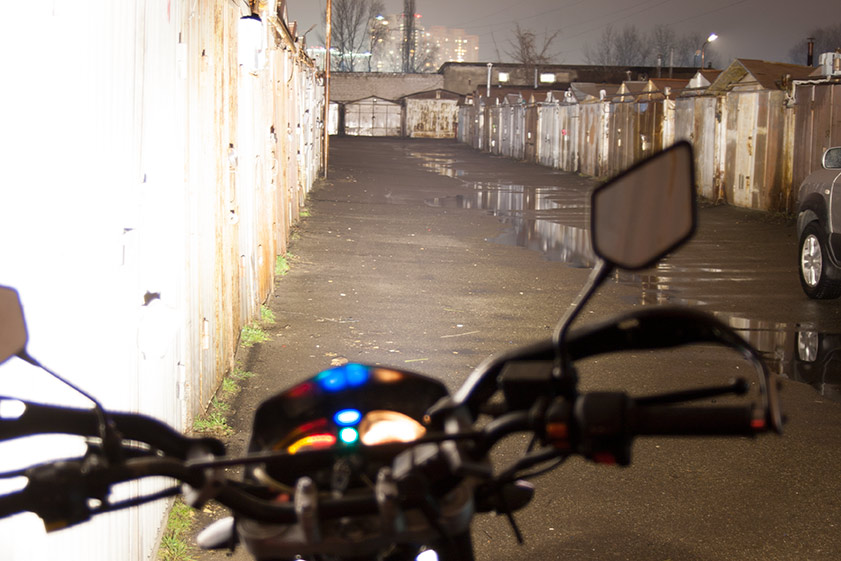

Фотка при первом включении, нибейте )) Потом я фару пересадил на кронштейны (сделал спецом) с углубленной регулировкой угла, и опустил луч так чтобы не слепил встречку. Потом смотрел снова со встречки, уже нормально, глаза не выедает. Но светит зачотно. Пока китаезный вентилятор китайезного радиатора работает, конечно )
Лампа эта
Нажмите для просмотра прикрепленного файла
В Н4 становится, и другие переходники в комплекте под цоколя. Цена была 13 доларей, у них периодические акции всякие, за 19 и не брал бы, может другую. На авто есть более удачные варианты, без вентилятора, с радиаторами в виде хвотов гибких. И цены уже приемлемые. В нете пишут, что светят аццки тоже

Надо ставить cree xph-70
Цена по украине около 400 грн а световой поток 4000 люмен. Круче дорогого ксенона.

Они продаются как источник света, как я понял? То есть, чтобы дошло до реального применения в фаре, нужно наколхозить систему крепления его в этой фаре, так чтобы светодиод попадал в фокус рефлектора, имел правильное распределение светового потока, и подходящий для его рабочего режима радиатор.
На все это будет затрачено столько сил и средств, что гораздо проще купить готовые хорошие LED-лампы в цоколях при радиаторах.
