Недавно вышло из строя реле поворотов/аварийки , ревизия релюшки показала оплавление контактора, комутирующиего . Вентилятор двигателя включается эбу через похожее реле, есть ли какая то защита от перегрева двигателя? Типа аварийного выключения при 105 например? Спрашиваю потому что часто приходится в связи со спецификой работы дремать в машине при заведенном двигле. И в случае несрабатывания реле вскипятить движок как два пальца.

Если без кондиционера, только одна скорость вентилятора охлаждения (высокая скорость) tвкл. - 97*С tвыкл. - 93*С. Если не сработает, то ЭБУ уменьшает подачу топлива (на форсунки). А так, я для эксперемента грел аж до +118*С двигатель работал.

Снижает подачу топлива с целью "естественного охлаждения " движка ? А она возможа ли вообще? Может ли через радиатор без вентилятора столько теплоты выделиться...



Мда, ясно что защиты никакой значит, так сказать "заминировано"

++++++++++++++++++++++++++++++++++++++++++++++++++++++++

Какие есть соображения по поводу "аварийного выключения" движка? От правки прошивки (если возможна) до какого нибудь внешнего навеса с термодатчиком, глушащим движок?


+++++++++++++++++++++++++++++++++++++++++++++++++++++++++++



Была в свое время инжекторная 2107, сижу как то в машине, читаю газету, слышу бульканье какое то - глянул на температуру - там градусов 110, если правильно помню - заглушил двигло, оказалось плохой контакт был именно в самом соедиении то что на датчике непосредственно . Контакта нет, эбу температуру не видит, и движок на разогрев идет. Хотя написано вроде если термопару отсоединить - эбу вентилятор включает, но такого не произошло. А я еще на ту машину автозапуск планировал поставить - завел с брелка бы, чай попил, подзадержался, и пришел к вскипевшей машине.... Вобщем надо что то примастырить, ибо страшновато, я любитель перестраховаться, а не как у нас обычно потом руками разводят - "никогда не думал что автомаика не сработает"

У меня БК будет говорить на перегрев свыше 110*С. Тем более указатель температуры на приборке исправлен (уже показует перегрев свыше 105*С), установлен датчик уровня ОЖ в расширительном бачке.
Можно термоконтакт (на блок двигателя) на 115*С поставить на управление реле бензонасоса. Но лучше в прошивке исправлять, что поправлять я не знаю, не знаю даже возможно ли такое.

А можете дать ссылку на вариации этого термоконтакта или термореле - так сказать "внатуре" то есть то что можно купить в магазе

надо купить теплуху на рынке, реле на 12 вольт, на катушку реле кидаеш масу, через теплуху и предухранитель кидаеш +на катушку от замка зажигания, нормально открытый(разомкнутый) контакт кидаеш в розрыв + питания бензо насоса(силовой бензонасоса уже на предухранителе) , поворачиваеш ключ включается реле замыкается цепь на бензонасос, машина заводится, когда теплуха отработает по аварии, выключится реле и выключится насос и машина заглохнет....

спасибо, сам электрик, схемотехнику знаю, мне если не затруднит ссылку на само реле . так сказать артикул модель))

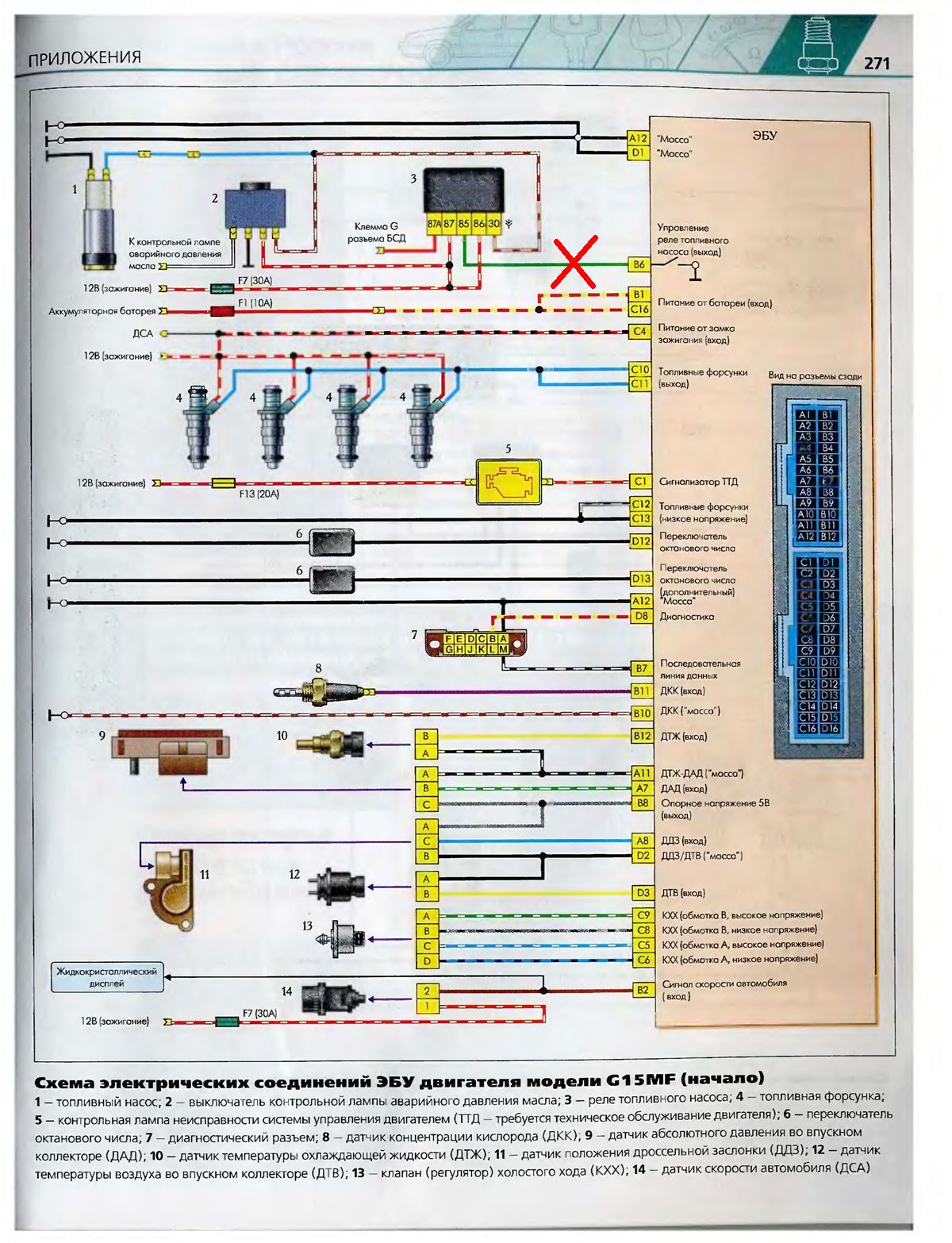

Зачем так сложно. В термоконтакте размыкающий контакт. Его поставить в разрыв управления реле бензонасоса, которое от ЭБУ идет. Можно и по + на управление реле поставить (на обмотку реле). Никаких силовых контактов не нужно и доп. реле тоже.
Там где крестик ставиться в разрыв.
Нажмите для просмотра прикрепленного файла

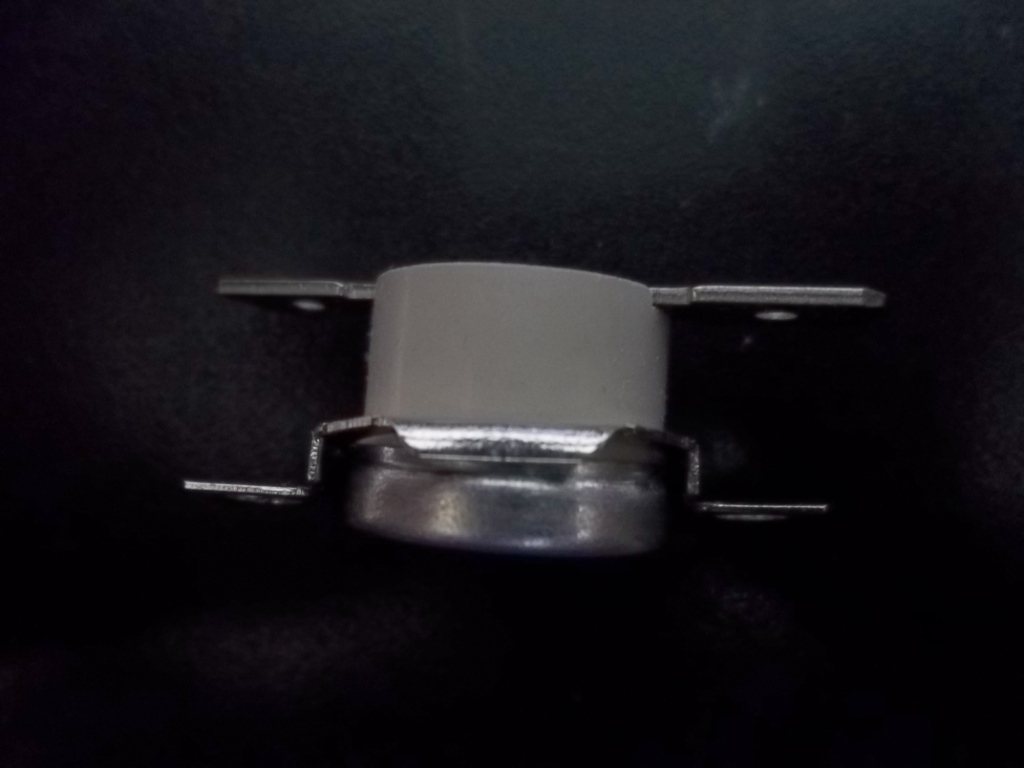

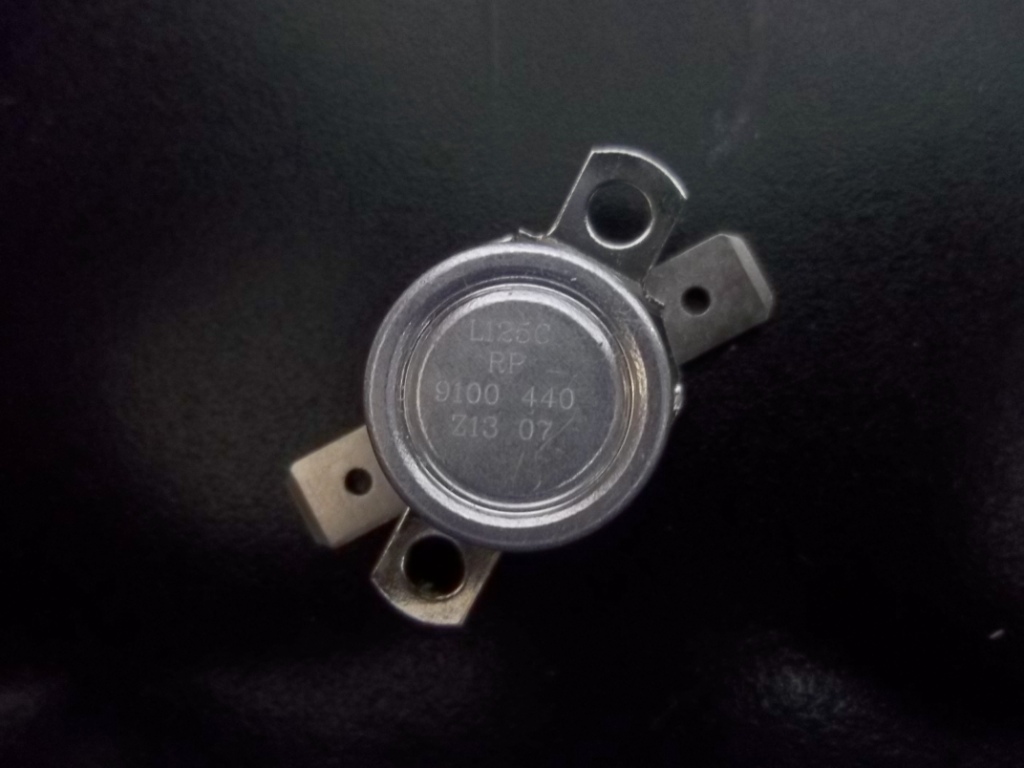

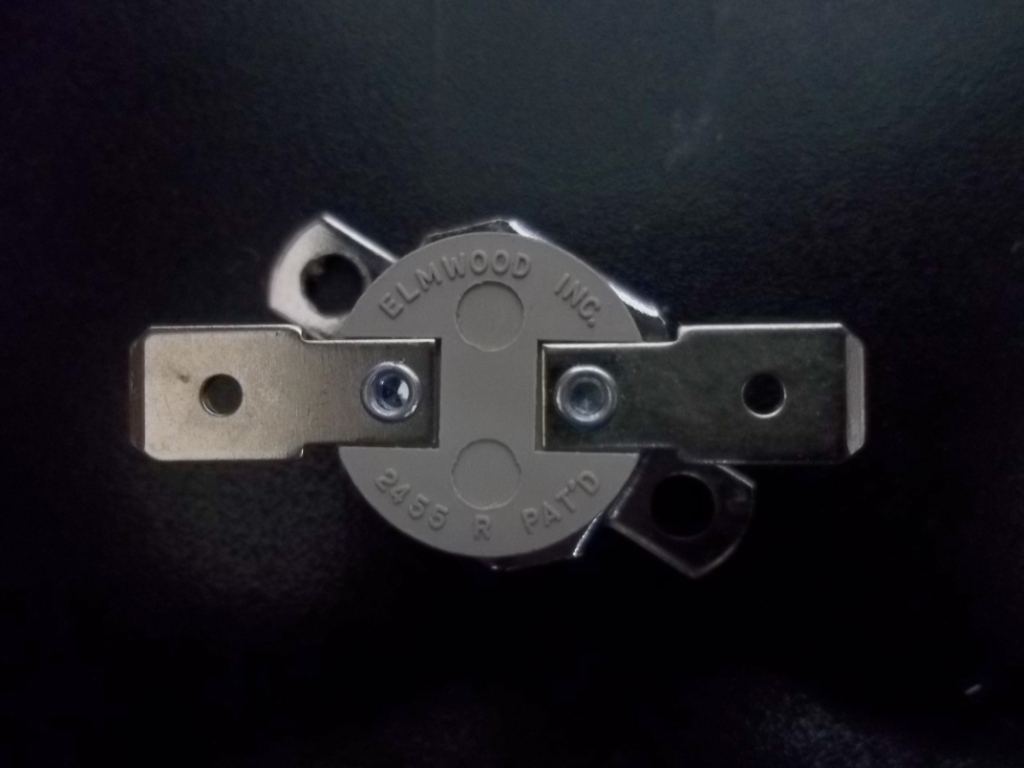

Вот нашел такой у себя термоконтакт на 125*С
Нажмите для просмотра прикрепленного файла
Нажмите для просмотра прикрепленного файла
Нажмите для просмотра прикрепленного файла

P/S
Если Вы электрик, то должны знать, на какой коммутируемый ток ставить. Хотя бы вытянуть реле бензонасоса и посмотреть. Реле на замыкание или переключение 40А. В любом авто магазине есть, + колодка к нему.
Если сделаете по посту выше, то тогда его не нужно.

Ок, напомнили в какую сторону копать - термоконтакт этот в газовых колонках используется, и отлично работает. Вот только не слишком фатальная для движка 125 температура будет? Про ампераж реле - само собой.

ОБН

Это называют Предельный биметаллический термостат и они есть на разные температуры, теперь как вариант нужно придумать как и куда его приколхозить к двигателю, чтоб надежно. Можно и термопасту использовать при монтаже.

Температура срабатывания в градусах: 75, 90, 105, 115, 150, 160 ток 10 А при 250 В производитель: Norton, SM (Китай) и других производителей

Это я для наглядного примера, что нашел под рукой, а так нужно я думаю ставить на +115*С.


Правильно, коммутируемый ток с головой хватит напрямую включать обмотку реле бензонасоса.

вот это работа, цены на топливо ого-го, а он спит с включенным движком. добрая зависть...

ну тулите на силовой провод, может теплуха которая расщитана на 25мВ выдержит а я бы поставил там где реле и защитил обязательно предухранителем, который бы стоял ближе к источнику питания, так как провод который будет идти по корпусу до теплухи может со временем где то коротнуть на массу и спалить автомобиль ...

когда делаеш колхоз надо просчитать все не хорошое что может случится, если коротнет здохнит ЭБУ(выход на насос) промежуточное реле ставится еще и для того чтобы не убить мозги.... но можно и не делать так сложно, но тогда сложно давать гарантию на то что все будет хорошо...

junker читай внимательно пост №8. Даже схему приводил. Какой силовой провод? Причем сдесь миливольты? ("25мВ").
А теплуха и так замыкать на массу будет. Только не то, что Вы думаете.

Ну чего я вам скажу ?? Как электрик электрикам! Занимаюсь построением импульсных сварочников,и просто ИПБ . Для защиты силового моста(транзисторного) и силовых диодов использую именно такие термовыключатели ,работают превосходно и диапазон температур подобрать не проблема(смотрите магазин радиомаркета и чп.ворон)
Кстати после закипания двс(заклинил термостат) тоже думаю поставить такую защиту и не только думаю но и поставлю.

Да в ЧП Ворон не один раз заказывал.

Просмотрел схемы . Термовыключатель можно поставить также в разрыв питания форсунок.Предохранитель ф7.

Я бы не советовал, ток большой, нужно ток минимизировать и исключить на термик плюсовой провод, а желательно подключать через него массу.

Ну это уже дело вкуса. берем релюху и ставим в разрыв а термовыключатель на питание релюхи и все дела .Точно так же как разгружали подрулевой включатель света.

С врезкой каждый сам решит куда врезать, а вот физически как думаете куда его прикрепить? куда то на блок цилиндров- Сверлить неглубокие отверстия , нарезать резьбу?

Я буду ставить термовыключатель на радиатор. Сверху радиатора идет алюминиевая планка в ней легко просверлить два отверстия под крепеж датчика. Сегодня пороюсь ,если найду нужный датчик ,закреплю и выложу фотки.

Только нужно учитывать, что там температура будет ниже, чем на блоке + вентилятор если будет работать.

Так то оно хорошо, но вы писали что заклинил термостат - то есть по малому кругу шла ож. В таком случае термовыключатель установленный на радиаторе ничем не сможет помочь. Надо на гбц , чтоб уж наверняка спасал от ВСЕХ вариаций перегрева - заклинило термостат, стерлись щетки вентилятора, сдохло реле управления вентилятором...

На блок однозначно, лучше возле впускного колектора.

Согласен ,радиатор решение необдуманное,будем смотреть как крепить на блок.На трансформаторы я такие выключатели клеил эпоксидкой,но там нет вибрации,думаю выход найдется.

и для полного контакта использовать термопасту - для точной передачи температуры.

Ходил возле движка вокруг да около. Ну очень трудно туда еще чего нибудь прилепить.На мой взгляд единственное место для термовыключателя - под крепление катушки зажигания,больше вариантов не нашол.

опять же - крепить придется на эпоксидку .Или просто прижать к блоку вставив между датчиком и катушкой ркзину.

Тут мне один товаричсч рассказывал сегодня про карбюраторную газель - мол ерундой вы занимаетесь с этим аварийным выключателем -- мол на газели видал следующее - пока шел к заведенной машине не понял что с ней - кабина ходуном ходит, трясет всю - и бац и заглохла! Стал смотреть - перегрев! Вот, говорит, сама и выключилась! По его мнению - там " давление какое то вырубает мотор, я потом завел, все нормально, двигун целый - видимо на заводе что то придумали от перегрева, типа вибрации, давление глушит перегретый мотор"

Ваши мысли по сему высказыванию ?

Одна бабка сказала, а другая...
Прежде всего, сами начинайте думать как обезопасить ТС.
Мои мысли...
Хотите ставьте, хотите нет, Ваше право, что делать. О своей машине, могу сказать, что указатель температуры переделанный, БК о перегреве (даже не доходя до перегрева) говорит, датчик в бачке расширительного бачка ОЖ стоит с индикацией на малый уровень ОЖ. Перегрев при этих информационных данных пропустить сложно. Я захотел обезопасить - и сделал, выкладывал материал.
Поставьте лучше хороший БК и будет счастье. Но а так, при качественной установке (вплоть до проводов с высокотемпературной изоляцией) можно сделать (типа предохранителя двигателя от перегрева на случай если что...).
