Всем ПРИВЕТ!
Друзья помогите подключить зуммер!
Начну с самого начала.
У меня в кадете стоит зуммер (бииииииии....), когда он бикает... - Застрелится хочется.
Надоело.....

Хочу клёвый - как в Нексии!

Вот на данный момент приобрёл зуммер с разъёмом.

Порылся в нете, нашел кое-какую информацию.
Ну и вопросы соответственно прибавились.

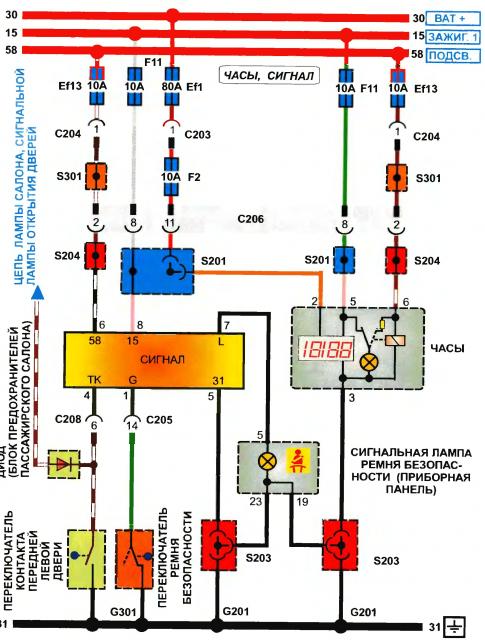

Нашел схему подключения зуммера.
Правильная ли она? Соответствует схеме?
Нажмите для просмотра прикрепленного файла

И ещё.
У меня на зуммере нету клеммы "ТК". Прорез есть, а самого штырька нету. (на схеме идёт на контакт переключателя левой передней двери).
Я разобрал зуммер, там на плате есть место где припаяться(под штырь).
Если я припаяю провод на то место, он будет срабатывать на открытие двери?

Вот пока всё.
Для начала.
Жду с нетерпением Ваших ответов, комментариев и советов.

Я думаю можно. Там стоит ключ транзисторный.
Вот ТУТ ПОЧИТАЙ
Стоковая схема (без доработки справа).

Я смотрел, твоя схема сходится с моей платой.
А схема подключения в машине правильная?

Насчёт номеров контактов не скажу, но по названиям правильно.
Что есть S203 я так и не понял.

S203 скорей всего фишка какая то, но не в ней дело, и номера мне не к чему.
Правильно ли проводка от зуммера раскидана (ТК - на кнопку дверей, G - на ремень, L - на лампочку ремня. 31 - масса и т.д)
Буду благодарен за ответ.

31 - это глобально масса по всему авто
как 15 - зажигание и 58 - габариты
L - точно лампа
по остальным не помню - давно там лазил. Но если их перепутать, то просто не так пищать будет - ничего не сгорит.

Спасибо. Я понял. Должно быть схема правильная. Буду побывать подключать по схеме. А там видно будет.

Уважаемые!
А какой диод мне нужно поставить?
Нажмите для просмотра прикрепленного файла
Родной от Ксюши, или какой то другой подойдет? (Если можно конкретную "марку".)
Разжуйте недалёкому. Я в этом не очень сильный.
А то негде не могу найти подходящей инфы.
Буду очень признательный.

Вот схема как подключено у нас.

Странно на этой схеме нету никакого диода. Может в Нексиях он находится в самом зуммере.
Ладно попробую подключить без диода, а там будет видно.
Спасибо большое.

Я тут изучил схему, и вижу что в зуммера нету контакта на дверь.
У тебя при выключенном зажигании, включенных габаритах и открытой двери - зуммер предупреждает про включенные габариты или свет?

Схема у нас не до рисованная. У нас диод стоит под сиденьем водителя. Пищит только когда одна дверь (водительская) открыта, а все остальные только индицируют на приборке. Если замкнуть у нас диод, то все двери будут "пищать".
Первый абзац.
И сам диод первая фотка.

блин у меня почему то писщит зумер. Когда выключил зажигание и не выключил габариты...днем то ладно. А как же ночью то? Вот нужно оставить машину на габаритах...так весь мозг вынесет.

А ты не в курсе, можно поставить какой либо другой диод (не Ксюшин), чтоб не покупать родной? Или луче родной поставить?

Я думаю ТАКИЕ подойдут.

Так задумано заводом.
Он же пищит только при открытой двери, а закрыл - молчит.
И у вас в Ксюшках хоть пищит красиво (дынь-дынь), а у меня в Каде вообще (бииииииииииии....).
Но если хочешь чтоб не пищал - отключи его.



Спасибо! Буду пробовать.

да в том то и дело что писщит при закрытой двери...

Значит где-то неверно подключено музыкальное реле, что-то замкнуло (лампочка открытых дверей на приборке не светится?) или само реле накрылось.


Можно любой на обратное напряжение от 25В и прямой ток от 5А (там нагрузка мелкая - лампа салона, в приборке, сигналка и муз.реле). Задирать напряжение не стоит т.к. при этом растёт прямое напряжение, а оно нам не нужно большое.
Но более правильный вариант ставить концевик водительской двери 3хконтактный (одни на массу, а 2 остальных на пищалку и по старой цепи).
У тестя в омегеБ такой стоит.

Да, а со схемой у нексии лажа: диод не нарисован, но есть.
И номерам контактов я бы сильно не доверял...

да как раз то лампа горит. Ни какого другого музыкального реле не стоит.
В чем дело то, на самом блоке нету с завода, на плате место есть-двух ног Нет!. Нету ноги дверь и датчик превышения скорости. Ладно ногу дверь из виртуальной сделали реальной, припаял. Проводка вся есть, то есть хоть в колодке ноги Нет, а провод идет. Подключил, как результат открываем дверь начинает тинькать. Но все одно свет горит дверь закрыта тинькает о забытых габаритах. Т.е. Ни чего не изменилось. Просто добавился сигнал о открытой двери.

А не пробовал отключить от зуммера провод то что на двери идёт?
Если отключишь и будет пищать то скорей всего зуммер тю-тю. А если перестанет то провод (тот что на дверь идёт) на массу замыкает.

ну ты даешь... Провод что идет на дверь как раз и подает массу для срабатывания схемы. Ведь когда горит свет сигнал идет с одной частотой, когда открыта дверь звук звук с другой. Там но ходу два ключа.

Лампочка светилась и до зуммера?
Если да - где-то провод от концевиков на массу коротит

лампочка горит только при открытии двери. Все как положенно! но работает как видим не так как положенно.
Если бы на концевиках была постоянно масса то и лампочка всегда горела и сигналка корректно не работала.

лампочка горит только при открытии двери. Все как положенно! но работает как видим не так как положенно.
Если бы на концевиках была постоянно масса то и лампочка всегда горела и сигналка корректно не работала.

Хочу просто врубится. Выключил зажигание габариты горят. Открываешь дверь, свет в салоне загорается, на индикаторе показывает, что дверь открыта, диммер звуковой работает. Диммер звуковой работает как дверь открыта. Дверь закрыл, потух свет в салоне, индикация открытой двери потухла, а диммер звуковой работает дальше?

почти но не так. горят габариты, Выключил зажигание и димер сразу за писщал. А
Там хоть открой хоть закрой дверь по барабану.
с дверью вообще ни чего не связанно было т.к на блоке даже ноги не было с завода. Решил ее сделать. Может с дверью тогда будет правильно работать сигнал габаритов. Ни фига. Просто получилось как ваш "доработанный блок" при открытии любой двери срабатывает зумер.

Прикольно.
Интересно как будет у меня. У меня тоже нету ножки "ТК", я припаял провод. Но поставить ещё не успел, не было времени.
Может завтра постараюсь поставить, и отпишусь. Тогда точно узнаем в чём дело.

Зуммер в любом случае должен 5-10сек. работать, а потом замолчать. (если он не переделанный) т.е. с завода.

да не замолкает, выносит мозг. Ни кто его не переделывал, не паял.

Если при открытии любой двери срабатывает, значит нет диода под сиденьем водителя, т.е. там перемычка. Диод нужен для того, что бы срабатывало на переднюю водительскую дверь. Могу завтра снять свой и посмотреть, а то уже под забыл. Тогда будет что то конкретно.

Можешь не снимать - так и будет.
Если просто его снять, то не будет работать лампочка открытия двери/плафон/сигналка на водительскую дверь.
Если замкнуть - то будет пищать на любую дверь, а не только на водительскую.
Зуммер пиликает несколько секунд на ремень, а на дверь пи выключенном зажигании и включённых габаритах - постоянно. Так и должно быть.

фиг с диодом. Не о нем речь!
Вопрос в другом, почему зумер работает при включеных габаритах/Выкл.зажигани/закрытой двери.
Сами же говорите что должен срабатывать только при открытии двери/Выкл.зажигани/вкл.габаритах.

Он всё время так работал?
Если отключить вход от концевика - тоже пищит?

да наверно все время. Смысл отключать концевик двери? Читаем внимательно! В блоке изночально не было ноги контакта для двери! Т.е. провода все стандартно, блок не стандартен-нет ноги превышения скорости и ноги открытых дверей. Что я и восстановил. А писщит постоянно есть концевик нету концевика. Пока не включишь зажигание или не выключишь габариты.

Только что проверил, как у меня. Заж. Выкл. Габариты вкл. - не пищит. Открываю дверь - пищит. Закрываю дверь - не пищит. Дверь водительская. С проводкой ничего не делал. Могу сегодня посмотреть свой блок.

ну Вот, а говорили что 5-10сек должно писщать, так что при закрытых дверях из всех вариантов только ремень писщит. А габариты только при открытых у вас...во как, у меня же постоянно.
Лучше гляньте сколько у вас на блоке ног 6 или 7 ? Я думаю что у вас 7.

У меня 7 ног. 4 контакта (с датчика скорости) нет. Фотку скину позднее.

7, нет только на превышение скорости.
Возможно к восстановленной ноге что-то ещё допаять нужно - тут где-то схема пробегала...

нет, там всего не хватает пару конденсаторов.
Короче два вида блоков. 6 и 7 ног... Как называю корейские и узбечки. Разница там в прошивке да и все...

фото можете не делать.
Если бы я поставил на 7 ног, работало бы как и у вас. Вот и все. Ну а создателю темы скажу, что бы корейка работала как узбечка нужно будет еще реле ставить...

Ты хочешь сказать, что меня тоже ждёт история как и с твоим зуммером?

скорее всего да...

Вот плата от узбечки. С обеих сторон + схема. Добавляйте по схеме себе и Вас будет также.
Для ТК - контакта.
Транзистор Q2 - A1266 (p-n-p), R29 - 4.7(kOm), R30 - 4,7(kOm), R31 - 270(Om), Диоды - (выпрямительные).

Dissa как раз таки добавить и не получиться ибо:
вот она корейка....

разница очевидна и огромна.
провода к динамику уже сам паял, блин, плата не извликаемости сделана...

самое интересное что есть в наличии восьмой контакт..т.е. по идее должна схема работать. и провод в колодке куда то пошел.
вот только интересно какая индикация будет, и будет ли вообще... и на сколько ограничение скорости..

У нас стоит микросхема операционный усилитель KIA324P. У Вашей же PIC - он же программируемый контроллер т.е. в нем программа. У Вашей схеме все элементы впаяны, но прошивка там другая. Если впаяете штырь (в Вашем случае провод), то и прошивку нужно менять. Выход один, купить как у нас такую же.

сделал чуть проще. Добавил реле. Запитал его серым проводом, сигнал с габаритов. И его же пустил через контакт реле на зумер. А массу для реле взял с концевика двери. Ну и диод поставил...сами догадались для чего.

интересно с 8 ногой по мудрить...провока то под нее есть, ноги только нет.

Я так понял клемма в клемнику и проводка есть, то почему же не попробовать.

на медни попробую.

так что теперь есть с чем сравнивать топикстартеру свой блок с нашими, и будет ему известен результат своей переделки.

Проще габариты пустить через резистор, а датчик от двери туда же, но через диод.
И без реле.

Поставил сегодня свой зуммер на 6 ног.
Результат тот же что и у alex-gle.
Зажигание выключено, габариты в включены, дверь открыта - пищит, закрыта - тоже пищит.
Припаянный провод даже не подключал, потому что нету никакого смысла.
Буду искать 7 ножковый зуммер.

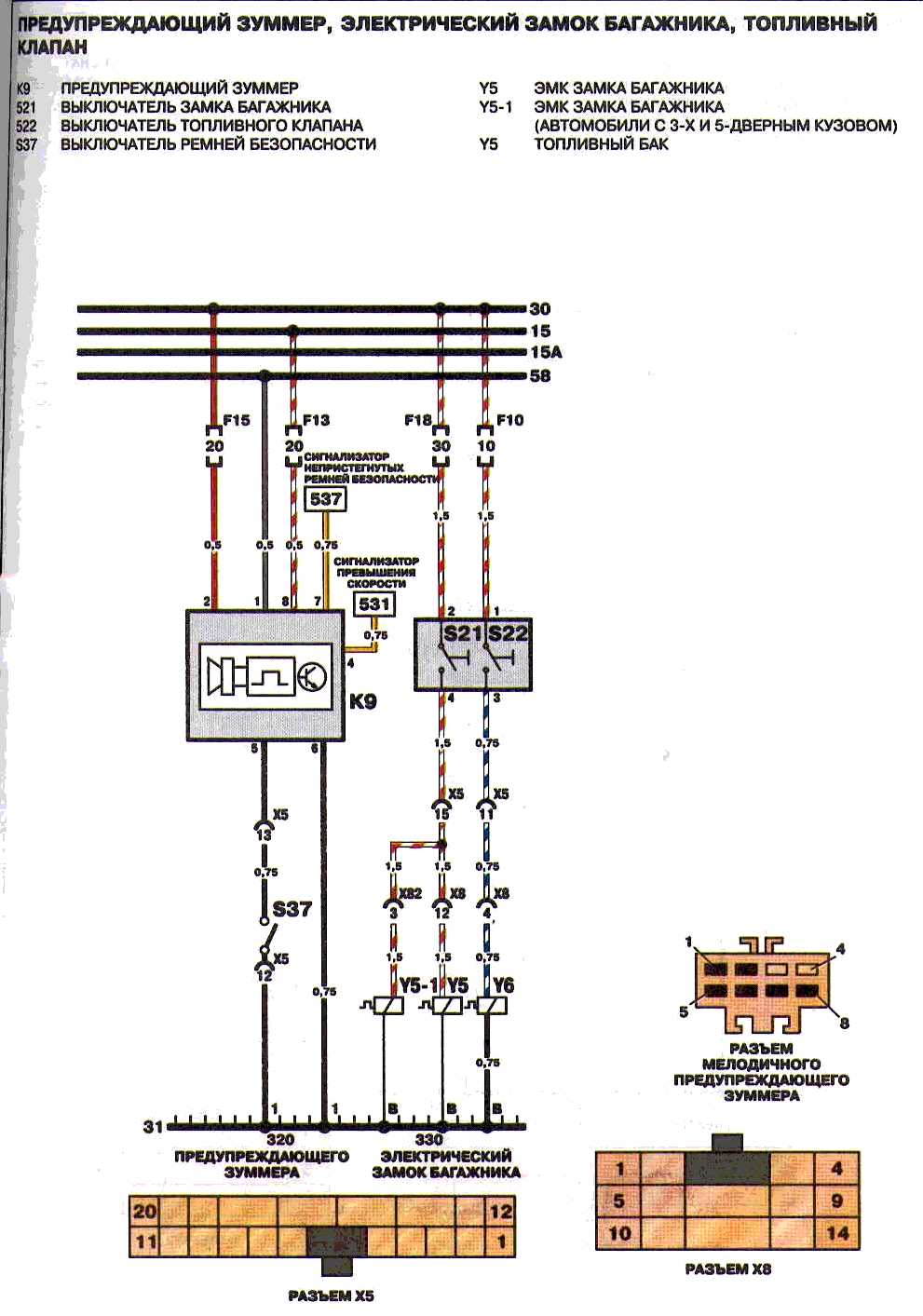

Я понял что вот эта схема для 6 ножного зуммера.
Нажмите для просмотра прикрепленного файла

А эта для 7 ножного.
Нажмите для просмотра прикрепленного файла

Вот как то так.
Спасибо всем за комментарии и советы.
Вы мне очень помогли.
